Контрольная работа: Хлеборезательные машины, их характеристика и классификация. Мармиты и их характеристика

Введение

Питание как процесс употребления пищи удовлетворяет самую насущную потребность человека, выступает необходимым условием существования людей, их общественной и трудовой деятельности.

Общественное питание в своих коллективно организованных формах является важнейшим фактором и механизмом реализации социальной политики. Сегодня конкуренция на рынке общественного питания в России приобрела такую остроту, что уже недостаточно просто «быть», надо быть лучшим или, по крайней мере, «на уровне» в своем сегменте. Понятие «лучший» включает в себя множество составляющих, реализация и соблюдения которых для большинства предприятий общественного питания сопряжена с определенными трудностями.

Главная тема сегодня – борьба за качество обслуживания. Катастрофически остро уже несколько лет стоит проблема подбора, воспитания и удержания персонала.

Не менее важный вопрос в развитии сферы общественного питания на данный момент – это его механизация и автоматизация, то есть использование различных механизмов и приспособлений в процессе подготовки и обработки сырья, которые помогают оптимизировать процесс приготовления пищи, максимально ускоряют его, повышают качество обработки продуктов, и, несомненно, экономят время и силы персонала.

Ниже мы рассмотрим устройство и принцип действия хлеборезательных машин на примере модели МРХ-200, а также изучим понятие мармитов и выясним, какие из них относятся к мармитам стационарным электрическим секционно-модулированным.

1. Хлеборезательные машины, их характеристика и классификация

На предприятиях общественного питания для нарезки хлеба, колбас, ветчины, сыров и других продуктов применяются как ручные режущие инструменты, так и машины. Использование резательных машин (хлеборезок, машин для нарезки гастрономических продуктов) снижает количество отходов, повышает качество обработки продуктов и производительность труда.

Хлеборезательные машины (хлеборезки) предназначены для быстрого, симметричного и легкого нарезания хлеба.

Для производства нарезного хлеба применяют хлеборезательные машины с электрическим приводом различных конструкций.

Хлеборезательные машины отличаются друг от друга, прежде всего,

o Производительностью

o Видом ножевой системы

o Возможностью применения вспомогательных веществ при резке

o Возможностью подключения дополнительного оборудования (сборник, транспортные ленты, упаковочные машины и т.д.)

В качестве ножевых систем в промышленных хлеборезках обычно применяют дисковые ножи, ножи для рубки и ножевые решетки.

В настоящее время применяются хлеборезки с вращательным движением ножа (с регулируемой толщиной нарезания) и возвратно-поступательным движением ножей (с неизменяемой толщиной нарезания).

Хлеборезка ЛХМ-300Тболгарского производства относится к хлеборезкам с вращательным движением ножа и предназначена для нарезания хлеба продолговатой формы типа «батон» и «кэйк» длиной до 380 мм и шириной до 160 мм. Она состоит из привода, механизма резания, механизма подачи, приемного и разгрузочного устройств, электропусковых и блокировочных приборов.

Вращение от электродвигателя мощностью 0,37 кВт через двухступенчатую клиноременную передачу передается на серповидный нож. От главного вала через эксцентрик, шатун и кривошип, выполненный в виде обгонной муфты, вращение получает промежуточный вал с ведущей шестерней конической передачи. От ведомой конической шестерни вращение передается цепной передаче. На цепи этой передачи установлены два пальца. Один палец, двигаясь вместе с цепью, перемещает выталкиватель с хлебом в направлении ножа (ползун в это время растягивает цилиндрическую пружину). По достижении конечного положения палец освобождает выталкиватель, и он под действием пружины возвращается в исходное положение, а концевой выключатель останавливает машину.

Производительность хлеборезки АХМ-300Т зависит от толщины нарезания (85 батонов/ч при минимальной толщине 5 мм и 340 батонов/ч при максимальной толщине 25 мм). Машина устанавливается на рабочем столе и имеет габариты 1050x540 мм.

Хлеборезка РХМ-300 белорусского производства («Торг-техмаш») нарезает хлеб с толщиной ломтиков 12 мм (по заказу оснащается сменными режущими рамами для нарезки с любой толщиной) с подачей батона по наклонному лотку за счет силы тяжести. Режущая рама из поперечных зубчатых полотен позволяет резать даже свежий (мягкий) хлеб с производительностью до 300 батонов/ч. Максимальные размеры батона 300x150x160 мм, габариты настольной машины 700x700x800 мм, мощность двигателя 0,37 кВт.

Хлеб можно резать также на универсальных резательных машинах, имеющих специальный ломтерезный диск, как, например, в настольной машине RG-100 шведской фирмы Hallde. Диск диаметром 185 мм, вращающийся с частотой 350 об/мин от привода мощностью 0,25 кВт, позволяет нарезать ломтики хлеба фиксированной толщины 10 мм. Габариты машины 365x425x735 мм.

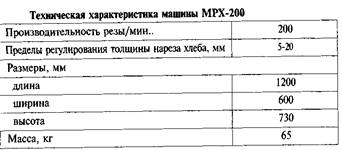

Устройство и принцип работы хлеборезательной машины МРХ-200

Эта машина состоит из следующих частей и механизмов: станины, корпуса, привода, двух лотков, механизма резания, механизма подачи, механизма регулирования толщины среза и точильного приспособления. В круглом корпусе машины размещен дисковый нож, снабженный противовесом. В нижней части корпуса с обеих сторон расположены два окна, одно для подачи хлеба к ножу, другое – для выхода нарезанных ломтей хлеба.

Привод машины состоит из электродвигателя, клиноременной и цепной передачи. Он обеспечивает планетарное движение ножа и подачу хлеба в зону его вращения. Для ручного управления ножом машина снабжена специальной рукояткой, установленной на левой стороне корпуса.

Механизм подачи состоит из ходового вала и каретки с игольчатыми захватами для хлеба. Во время работы машины ходовой вал при помощи шатуна и муфты вращается только в одном направлении, обеспечивая подачу каретки с хлебом влево, в зону вращения ножа.

Механизм толщины среза состоит из диска с делениями толщины нареза и фасонной гайки крепления. Механизм резания – ножевой диск, которых имеет планетарное движение, т. к. вращается вокруг собственной оси.

На машине установлено точильное приспособление, которое служит для заточки ножевого диска и состоит из двух карборундовых точильных дисков.

Точильное приспособление размещено в верхней наружной части хлеборезательной машины. Там же расположены две кнопки, соединенные с двумя скребками, которые помещены внутри корпуса машины, при нажатии на кнопки скребки прижимаются с двух сторон к ножевому диску и очищают его от налипшего хлеба.

При остановке машины автоматически включается тормозное устройство, которое гасит инерционный момент дискового ножа после выключения машины.

Установленная электроблокировка отключает машину после окончания нарезки хлеба и открытой защитной решетки и в случае, если приемный лоток находится не в правом крайнем положении. Для включения и остановки машины установлен кнопочный выключатель с кнопками «Пуск» и «Стоп».

Принцип действия машины

При включении машины вращение от электродвигателя через клиноременную и цепную передачу передается главному валу, а от него ходовому валу и дисковому ножу. При нарезке хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение каретке, в которой при помощи игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб неподвижен. Нарезанные кусочки собираются в разгрузочном лотке и потом поступают в подготовленную тару.

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохранительного устройства на загрузочном и разгрузочном лотке.

Модель МРХ-200М – предназначена для нарезания немного подсушенного ржаного и пшеничного формового, подового хлеба и батонов на ломтики толщиной от 5 до 20 мм.

Конструкция машины обеспечивает безопасную работу обслуживающего персонала.

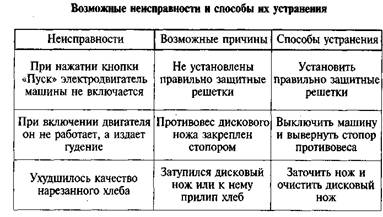

Правила эксплуатации

Хлеборезательную машину устанавливают на рабочем столе без дополнительного крепления и подключают к электросети при помощи штепсельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя поворотом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезки хлеба. Для чего ослабляют фасонную гайку и поворачивают диск с делениями до нужного размера нареза хлеба. После этого затягивают фасонную гайку. Как правило, для хлеба используют толщину нарезки 15–16 мм. Затем, открыв защитную решетку и отведя каретку в правое положение, закрепляют на ней хлеб, опускают защитную решетку, нажимают на кнопку «Пуск». После включения машины происходит нарезка хлеба и как только каретка с хлебом займет крайнее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится, и одновременно включится электротормоз. После остановки машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают решетку и продолжают нарезку хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, т. к. можно травмировать руки обслуживающего персонала.

Качество нарезки хлеба зависит от состояния ножевого диска. Затупление его или прилипание к нему кусочков хлеба ухудшают качество нарезки и увеличивают потерю продукции. Вот поэтому дисковый нож ежедневно затачивают или зачищают от остатков хлеба. Для заточки дисковый нож устанавливают в верхнее положение, закрепляют противовес стопорным винтом и поворачивают на 180° точильное устройстве так, чтобы его точильные круги расположились по обе стороны ножа.

Затем освобождают от корпуса машины рукоятку ручного управления ножом, вращая ее по стрелке указанной на корпусе машины, производим заточку дискового ножа. Для периодической зачистки ножа от хлеба нужно при вращении рукояткой дискового ножа нажать на две кнопки скребков. Скребки, прижимаясь с двух сторон к вращающемуся ножевому диску, будут зачищать его от налипшего хлеба.

После окончания работы на машине, ее выключают и отключают от электросети. Потом очищают от хлебных крошек специальным приспособлением и протирают сухой тканью.

Хлеборезательная машина МРХ-200

1 – кнопочный выключатель, 2 – корпус, 3 – загрузочный лоток, 4 – корпус резания, 5 – приемный лоток, 6 – механизм заточки.

2. Мармиты и их характеристика

Одной из разновидностей тепловых аппаратов для поддержания в горячем состоянии отпускаемых блюд в сфере общественного питания являются мармиты.

Мармит (от французского marmite – котёл для кипячения) – профессиональное кухонное оборудование, в основном используется для шведских столов. Его назначением является обеспечение утвержденных санитарными правилами температурных режимов кратковременного хранения готовых блюд в разогретом состоянии. Горячие блюда (супы, соусы, напитки) при раздаче должны иметь температуру не ниже 75 °С, вторые блюда и гарниры – не ниже 65 °С.

Обычно мармит изготавливается в виде передвижного контейнера, внутри которого находятся ёмкости, располагающиеся в горячей водяной ванне. Существует несколько моделей мармитов, в частности, настольные и напольные. Подогрев осуществляется на спиртовых горелках или с помощью нагревательных элементов. Прямоугольный мармит стандартного размера GN1/1 имеет специальную крышку Roll Top, которая откидывается на 90 градусов. Опасность заветривания блюд при этом исключена. Напольные мармиты часто выполняются из ценных пород дерева, имеют различную форму и габариты, поддерживают температуру от +30° до +80° С.

Готовые первые и вторые блюда могут находиться на мармите не более 2–3 часов с момента изготовления. Исходя из этой задачи, зa два последних века конструкторы торгово-технологического оборудования использовали такие способы мягкого подогрева, как:

o выключенная, но еще не остывшая плита или отдельная конфорка;

o паровой мармит, где продукты в гастроемкостях находятся в 3–5 см от воды, разогретой ТЭНами до температуры 80–85° С;

o сухой мармит, где днища гастроемкостей подогреваются ТЭНом, рассчитанным на работу в воздушной среде;

o стеклокерамический мармит;

o инфракрасный мармит, где, как правило, источник теплового излучения, выполненный в виде специальной лампы или трубки из кварцевого стекла, находится выше обогреваемого продукта;

o комбинирование вышеуказанных способов.

Наиболее распространенными на сегодняшний день остаются паровые мармиты, в которых исключено (в отличие от сухих мармитов) подгорание густых соусных блюд. Присутствие крана для заливки свежей воды, и возможность подключения к канализации – значительно облегчает труд обслуживающего персонала.

Отечественная промышленность выпускает большое разнообразие стационарных электрических мармитов для кратковременного хранения в горячем состоянии первых и вторых блюд, а также другой кулинарной продукции. Наиболее распространенными стационарными мармитами являются: МСЭСМ-50; МСЭСМ-50К; МСЭСМ-55; МСЭСМ-60; МСЭСМ-80; МСЭСМ-110; МСЭ-55К; МСЭ-84; МНЭ-22; МНЭ-45; МСЭ-110К и др.

Наряду со стационарными выпускают передвижные мармиты: типа МЭП60 – для первых блюд; МЭП-35 – для гарнира; МЭП-20-для вторых соусных блюд и сложного гарнира; МЭП-6 – для вторых несоусных блюд и мяса к первым блюдам; МП-28 – для первых, вторых соусных блюд и гарниров.

Кроме того, для реализации нагретой кулинарной продукции используют прилавки-мармиты типа ЛПС-10, ЛПС-11, ЛПС-ЗА.

У прилавков-мармитов нижняя полка выполнена в виде рампы с тэнами для подогрева тарелок с первыми блюдами. Вторые блюда размещают на столе под рампой с инфракрасным излучением. В качестве излучателей используют тэны, отражатель которых направляет тепловой поток вниз, к установленным на мармитном столе порционным блюдам.

В мармите ЛПС-ЗА вместо витрины с рампой имеется полка для выдачи блюд, закрепленная на столе с помощью двух кронштейнов. Электропроводка подводится к мармитам ниже уровня пола.

Мармиты стационарные электрические секционные модулированные типа МСЭСМ по принципу действия и конструктивному исполнению идентичны. Отличие их заключается в числе, форме и вместимости мармитниц, а также в габаритных размерах, наличии или отсутствии полки для порционных тарелок и стола-полки для подносов.

Мармитницы обогреваются паром, поступающим из парогенератора, вода в котором нагревается тэнами. Парогенератор снабжен поплавковым устройством, которое отрегулировано на подъем воды в парогенераторе до уровня 65… 70 мм при давлении воды в водопроводной сети до 0,4 МПа (4 атм). При снижении уровня воды поплавок опускается, клапан открывается, чем и обеспечивается автоматическая подпитка парогенератора водой. В случае поднятия уровня воды выше 95 мм избыток ее уходит через переливную трубу-пробку в канализацию.

На водопроводной сети, подключенной к мармиту, устанавливают редуктор воды (РВ-1) с манометром, отрегулированным на 0,3 МПа, для поддержания в ней стабильного давления (0,4 МПа).

Защиту тэнов парогенератора от «сухого хода» обеспечивают с помощью реле давления, которое срабатывает при снижении давления воды в водопроводной сети до 0,05 МПа (0,5 атм). При этом тэны парогенератора отключаются, а на панели управления загорается красная сигнальная лампа.

В нижней части мармита имеется тепловой шкаф с противнями для подогрева несоусных блюд. Тепловые шкафы обогреваются трубчатыми электронагревателями, включение и регулирование мощности которых осуществляются пакетным переключателем.

Ниже рассмотрим конструкцию мармитов стационарных электрических секционно-модулированных.

Мармиты стационарные электрические секционно-модулированные

Мармиты стационарные электрические секционно-модулированные МСЭСМ-50, МСЭСМ-50К, МСЭСМ-55, МСЭСМ-60, МСЭСМ-80, МСЭСМ-110 (рис. 14–2) предназначены для кратковременного хранения в горячем состоянии вторых блюд, гарниров, соусов и последующей реализации продукции на линии раздачи.

Мармиты имеют одинаковую конструкцию и отличаются один от другого формой, количеством и суммарной вместимостью мармитниц, а также размерами и потребляемой мощностью. Устанавливаются они в раздаточных линиях и линиях самообслуживания. Блюда хранятся в мармитницах, обогреваемых насыщенным паром. Форма мармитниц выполнена в виде сосудов прямоугольной или цилиндрической формы различной вместимости в зависимости от типа мармита.

Использование в качестве теплоносителя пара вместо воды значительно улучшило теплотехнические данные аппаратов, сократило время их разогрева, привело к равномерному обогреву мармитниц по высоте, улучшило условия санитарной обработки аппаратов.

Нагрев воды осуществляется тенами. Защита тенов от «сухого хода» обеспечивает реле давления, которое срабатывая отключает тены парогенератора, а на панели управления загорается красная сигнальная лампочка.

Несоусные блюда хранятся на противнях в тепловом шкафу, установленном в нижней части мармита. Тепловой шкаф обогревается трубчатыми электронагревателями, регулирование мощности которых осуществляется пакетным переключателем.

Нормальный режим работы мармитов обеспечивается тогда, когда в парогенераторе образуется пар через 10 – 15 мин после включения, а через 40 мин температура воздуха в мармитницах достигает 80 °С, в тепловом шкафу – не менее 60 °С.

При эксплуатации особое внимание следует обращать на состояние блока управления электросхемой мармита. Все мармиты работают от трех- или четырехпроводной электрической сети с заземленной нейтралью.

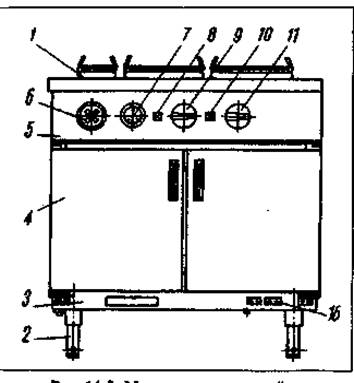

Мармит стационарный электрический секционный модулированный МСЭСМ-50:

1-мармитница; 2-ножка; 3-основание; 4-дверца; 5-шнель управления; 6-вентиль подвода воды; 7 – розетка У94–0; 8-сигнальная лампа с красным светофильтром; 9-выключатель пакетный ПВЗ-25; 10-сигнальная лампа с зеленым светофильтром; 11-переключатель ТПКП.

Заключение

хлеборезательный электрический машина мармит

Итак, мы изучили информацию о некоторых механизмах, широко используемых в современной сфере общественного питания.

Нам кажется, что на современном этапе общественное питание будет занимать преобладающее место по сравнению с питанием в домашних условиях. В связи с этим возникает необходимость дальнейшей механизации и автоматизации производственных процессов, как основного фактора роста производительности труда.

Отечественная промышленность создает большое количество различных машин для нужд предприятий общественного питания.

Ежегодно осваиваются и внедряются новые, более современные машины и оборудование, обеспечивающие механизацию и автоматизацию трудоемких процессов на производстве.

Создаются и осваиваются новые машины, оборудование, которые будут работать в автоматическом режиме без участия человека.

Мы согласны с тем, что внедрение новой техники и прогрессивной организации производства дает возможность существенно поднять экономическую эффективность работы предприятий общественного питания за счет повышения производительности труда, сокращения расходов сырья и энергии.

Вместе с тем, мы уверены, что научно-технический прогресс в общественном питании заключается не только в развитии и совершенствовании используемых орудий труда, в создании новых более эффективных технических средств, но и немыслим без соответствующего совершенствования технологии и организации производства, внедрения новых методов труда и управления.

Литература

1. Гусева Л.Г. Тепловое и электрическое оборудование предприятий общественного питания. М.: Экономика, 1983.

2. Золин В.П. Технологическое оборудование предприятий общественного питания: Учеб. для нач. проф. образования. – М.: ПрофОбрИздат, 2002. – 248 с.
