Введение

Подобно световым волнам, радиоволны могут практически без потерь распространяться на большие расстояния в земной атмосфере, и это делает их полезнейшими носителями закодированной информации.

После появления уравнений Максвелла стало ясно, что они предсказывают существование неизвестного науке природного явления — поперечных электромагнитных волн, представляющих собой распространяющиеся в пространстве со скоростью света колебания взаимосвязанных электрического и магнитного поля. Сам Джеймс Кларк Максвелл первым и указал научному сообществу на это следствие из выведенной им системы уравнений. В этом преломлении скорость распространения электромагнитных волн в вакууме оказалась столь важной и фундаментальной вселенской константой, что ее обозначили отдельной буквой с в отличие от всех прочих скоростей, которые принято обозначать буквой v.

В XX веке электромагнитные волны начали прочно входить в быт людей. Еще до войны в квартирах горожан появились радиолы, затем – телевизоры, в 60-е годы распространившиеся необычайно широко. В 90-х годах в наш быт стали проникать радиотелефоны, микроволновые печи, пульты дистанционного управления телевизорами, видеомагнитофонами и т.д. Все эти приборы излучают или принимают электромагнитные волны.

1.  Детекторные радиоприемники

Первые приемники электромагнитных колебаний использовали когереры, а чуть позже полупроводниковые детекторы Эффект детектирования, другими словами, преобразования переменного напряжения в постоянный ток – выпрямления был известен еще до изобретения радиоприемника. Еще в 1874 г. английский физик К.Ф.Браун (кстати, получивший совместно с Маркони нобелевскую премию в 1906 г. за открытие радио; Попов к этому времени умер, а Нобелевская премия дается только живым) открыл выпрямляющее действие точечных контактов на полупроводниковом кристалле. Эти хлипкие устройства с иголочками оставались основным элементом входной цепи приемника, хотя имели невысокую чувствительность, были не стабильны и требовали индивидуальной настройки – надо было найти то место на полупроводниковом кристалле, где иголка из проводника и кристалл обеспечивали детектирование. Почему это происходило, объяснить никто не мог.

Но детекторные приемники имели большой недостаток – они работали при большом входном сигнале. Единственной возможностью повышения дальности радиосвязи было увеличение мощности передатчиков. Надо было найти возможность усиления сигналов. Усиление стало возможным благодаря открытию радиолампы.

Эффект излучения каких-то частиц или лучей раскаленным электродом, имеющим отрицательный потенциал, был обнаружен всемирно известным изобретателем Т.А.Эдиссоном. Эти лучи назвали катодными и выяснили, что они представляют собой поток отрицательно заряженных частиц – электронов. Коллега Эдиссона Флеминг создал в 1904 году прибор, использующий эффект Эдисона, и назвал его диодом. Диод состоял из раскаленной нити – катода, расположенной внутри металлического цилиндра – анода. Вся эта конструкция помещалась внутрь стеклянного баллона с откачанным воздухом.

Принципы работы диода

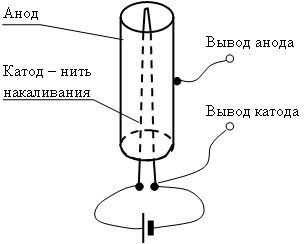

Принцип работы диода был ясен (в отличие от принципа работы полупроводникового диода). Вокруг катода создается электронное облако, плотность которого убывает по мере удаления от него. Если потенциалы катода и анода одинаковы и анод располагается достаточно близко к катоду, то часть электронов попадет на анод, и во внешней цепи (проводнике, соединяющем анод с катодом) будет течь небольшой ток.

Если между катодом и анодом включить источник напряжения плюсом к аноду, то потенциал анода будет положительным по отношению к катоду. Под воздействием возникшего внутри диода электрического поля электроны будут двигаться к аноду, и во внешней цепи потечет сильный ток. Если изменить полярность источника питания, то есть минус подсоединить к аноду, а плюс – к катоду, то внутри диода возникнет тормозящее электрическое поле, которое будет отталкивать электроны от анода, и ток во внешней цепи будет равен нулю.

Зависимость тока I, протекающего через диод, от напряжения V, приложенного к диоду называется вольтамперной характеристикой диода. Если приложенное напряжение меньше напряжения запирания Vзап, диод заперт, ток через него не течет. Когда напряжение превышает напряжение запирания, диод открывается, через него протекает ток. Чем больше приложенное напряжение, тем больше ток. При большом напряжении ток ограничивается, так как все электроны, излучаемые катодом, попадают на анод.

Ламповый диод был более стабильным устройством, чем полупроводниковый диод, но если бы он только заменил полупроводниковый диод, то его ценность была бы невелика. В то время он был ценен тем, что открыл путь для ламповой электроники. И спустя два года, в 1906 г. американцем Ли де Форестом был создан триод (аудион, как назвал его Ли де Форест). Этот триод почти не обладал усилением и обеспечивал только детектирование, но очень быстро его конструкция усовершенствовалась, и он стал усилительным элементом. Быстрому прогрессу электронных ламп способствовало то, что были понятными физические принципы их работы.

Принципы работы триода

Триод отличался от диода тем, что между катодом и анодом располагался еще один электрод – сетка, предназначенный для управления потоком электронов. Конструктивно сетка представляла собой спираль с большим шагом, намотанную вокруг катода на небольшим расстоянии от него. Большой шаг, то есть большой промежуток между витками, обеспечивал практически беспрепятственное прохождение электронов через спираль.

Между катодом и анодом включается источник питания (100 – 200 В), создающий сильное электрическое поле, заставляющее электроны двигаться к аноду. Источник напряжения, включенный между сеткой и катодом (единицы вольт), минусом подключен к сетке и создает тормозящее для электронов поле. Так как сетка расположена вблизи катода, то поле, создаваемое ей, может полностью скомпенсировать ускоряющее для электронов поле, создаваемое анодом. При напряжении на сетке, меньшем напряжения запирания, электроны не могут приблизиться к сетке, анодный ток IА равен нулю, лампа заперта. При увеличении напряжения на сетке преобладающим становится электрическое поле, создаваемое анодом. Электроны будут проходить через сетку и устремляться к аноду. Количество пропускаемых сеткой электронов увеличивается с увеличением потенциала сетки. На саму сетку электроны попасть не могут, так как она отрицательно заряжена и ток в сеточной цепи равен нулю.

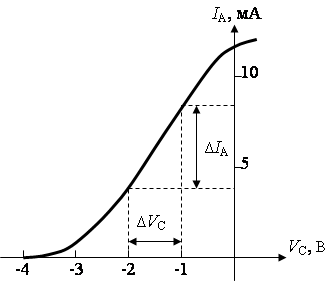

Важной характеристикой электронной лампы является зависимость анодного тока IА от напряжения на сетке VС и параметр лампы, называемый крутизной S = ΔIA/ΔVС. Для приведенной на рисунке характеристики S ≈ 4,5 мА/В. Коэффициент усиления зависит от величины сопротивления R в анодной цепи, с которого снимается выходное напряжение. Коэффициент усиления равен SR. При сопротивлении R = 10 кОм коэффициент усиления равен 10*4,5 = 45

Транзисторы

После триода появились многоэлектродные лампы: тетрод – с двумя сетками, пентод – с тремя сетками, октод – с четырьмя и пентагрид – с пятью сетками. Но в 50-е годы прошлого века начался закат ламповой техники. Появились полупроводниковые усилительные элементы. Они обладали намного меньшими размерами, чего требовала в то время развивающаяся военная техника и ЭВМ.

В 1947 г. появился первый точечный биполярный транзистор. Его разработали сотрудники фирмы Bell Telephone Laboratories, физики Вильям Шокли, Джон Бардин и Уолтер Х.Браттейн. В 1956 г они получили Нобелевскую премию по физике за исследования полупроводников и открытие транзисторного эффекта. Сразу вслед за изобретением точечного транзистора Шокли предложил структуру плоскостного транзистора, но он не был в состоянии проверить свою теорию работы этого прибора просто потому, что в то время еще не существовало путей создания плоскостного транзистора. Плоскостной транзистор появился только в начале 50-х годов.

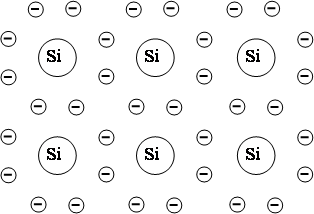

Основой транзистора является полупроводниковый материал. Полупроводниками являются химические Элементы углерод, германий и кремний. Вначале в транзисторах использовался Германий, сейчас, в основном, кремний. Атомы и германия и кремния на внешней электронной оболочке содержат по четыре электрона, как показано ниже на рисунке. А должна быть заполнена эта оболочка восемью электронами. Поэтому атомы образуют кристаллическую решетку, в которой каждый атом “отдает в совместное пользование” свои четыре электрона соседним четырем атомам. И таким образом, каждый атом имеет на внешней оболочке по восьми электронам, движущимся по немыслимым орбитам.

При низкой температуре эта структура устойчива, свободных носителей электрического заряда нет, и полупроводник ведет себя как изолятор. С повышением температуры некоторые из электронов начинают сходить со своих немыслимых орбит. И таким образом появляются свободные электроны. Чем выше температура, тем больше свободных электронов, тем выше проводимость полупроводника. А на орбите того атома, который покинул электрон, образовалось пустое место, недостаток электрона. Его назвали дыркой – виртуальной частицей с положительным зарядом

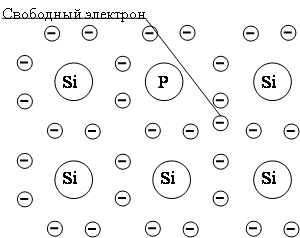

Таким образом, в полупроводнике постоянно образуются и уничтожаются электронно-дырочные пары, которые и определяют проводимость полупроводника. Для того, чтобы нарушить равенство электронов и дырок, производят легирование добавление в малом количестве примесей, валентность которых отличается от четырех. Используются пятивалентные примеси: мышьяк, сурьма, фосфор, и трехвалентные: индий, галлий. Атом примеси занимает место атома кремния в кристаллической решетке. При этом образуется либо свободный электрон, как показано на рисунке при легировании фосфором, либо свободная дырка при легировании трехвалентными примесями. Эти свободные носители электричества, не связанные с электронно-дырочными парами, называются основными носителями. Если основными носителями являются электроны, то материал называется полупроводником п-типа. Если же основными носителями являются дырки, то р-типа.

Полупроводники

электромагнитная волна приемник транзистор

Рассмотрим, что произойдет если соединить полупроводники разных типов проводимости. В месте контакта образуется р-п переход. В полупроводнике р-типа дырки, находящиеся вблизи р-п перехода, движутся к полупроводнику п-типа, где есть свободные электроны. В свою очередь, электроны из полупроводника п-типа движутся через р-п переход в сторону полупроводника р-типа. Но далеко ни те ни другие основные носители пройти не смогут, так для каждого свободного электрона находится дырка, то есть пустое место в электронной оболочке атомов. И таким образом вблизи р-п перехода образуется тонкий слой полупроводника, в котором нет основных носителей и существуют только электронно-дырочные пары. Этот слой называется обедненным слоем.

–    –    –    –    –    –    –    –    +    +    +    +    +    +    +    +    +    п    р    Обедненный слой	Потенциальный барьер    +    +    +    –    –    –    п    р
р-п переход	Изменение потенциала

В обедненном слое нарушается электрическая нейтральность полупроводника. В полупроводнике р-типа в обедненном слое не хватает дырок, поэтому он заряжен отрицательно. А в полупроводнике п-типа в обедненном слое не хватает электронов, поэтому он заряжен положительно. Таким образом, в месте соединения полупроводников разного типа возникает потенциальный барьер, который не позволяет основным носителям преодолеть р-п переход. Величина потенциального барьера зависит от полупроводникового материала. Для германия он составляет 0,3 В, а для кремния – 0,7 В.

Рассмотрим, что происходит, когда к р-п переходу прикладывается напряжение от внешнего источника.

Если “минус” источника соединен с полупроводником п-типа, а “плюс” – с полупроводником р-типа, то это приведет к появлению новых электронов и дырок и движению их к р-п переходу. Электроны и дырки проникают в обедненный слой и уменьшают его толщину. Если напряжение источника превышает потенциальный барьер, то обедненный слой перестает существовать, и основные носители свободно переходят границу соединения материалов. В этом случае говорят, что р-п переход смещен в прямом направлении.

Если поменять полярность источника, то есть подсоединить плюс источника к полупроводнику п-типа, а минус – к полупроводнику р-типа, то электроны и дырки будут удаляться от р-п перехода, и величина барьера увеличится. В этом случае говорят, что р-п переход смещен в обратном направлении.

Такие свойства р-п перехода позволяют использовать его в качестве детектора – диода с односторонней проводимостью.

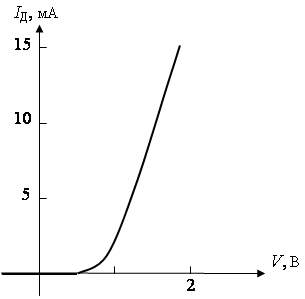

Вольтамперная характеристика диода показывает, что полупроводниковый диод начинает пропускать ток, когда прикладываемое напряжение превышает потенциальный барьер. Если напряжение меньше потенциального барьера, то течет очень маленький ток, связанный с электронно-дырочными парами. Для германия это микроамперы, а для кремния – наноамперы.

Плоскостной транзистор п-р-п типа

Отмеченные свойства р-п перехода лежат в основе работы плоскостных транзисторов. В плоскостном транзисторе п-р-п типа коллектор и эмиттер являются полупроводниками п типа, а база полупроводником р типа. Транзистор содержит два р-п перехода: эмиттер-база и база-коллектор.

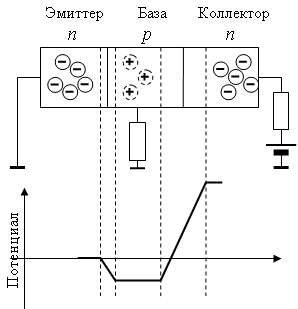

Если на базу не подается напряжения, то р-п переходы противодействуют перемещению основных носителей из полупрводника одного типа в полупроводник другого типа. Транзистор заперт. На эмиттерном переходе (эмиттер-база) возникает потенциальный барьер (0,7 В для кремния и 0,3 для германия). Коллекторный переход (база-коллектор) смещен в орбратном напрвлении, так как к полупроводнику п типа приложено положительное напряжение относительно полупроводника р типа. Распределение потенциала в окрестности базы для этого случая показано ниже.

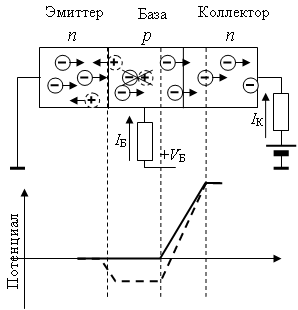

Если на базу подается напряжение, превышающее потенциальный барьер, то эмиттерный переход смещается в прямом направлении. Основные носители из эмиттера п типа (электроны) свободно переходят в базу и там под действием потенциала коллектора быстро переходят в коллектор, так как коллекторный переход для них является не тормозящим, а ускоряющим. Конечно, часть электронов, проходя через базу, может уничтожиться дырками. Но, во первых, базовый слой очень тонок (микрометры), а, во-вторых материал базы слабо легирован, то есть дырок много меньше, чем электронов.

Плоскостной транзистор, в отличие от лампы, является усилителем тока, поэтому основным параметром транзистора является коэффициент усиления по току μ = ΔIК/ΔIБ. Как правило μ близок к 100.
