Министерство образования Республики Беларусь

Белорусский национальный технический университет

Кафедра

"Технология бетона и строительные материалы"

Курсовой проект

на тему: Разработка материального баланса и основных проектных технологических решений цеха обжига цементного завода

Выполнил: студент 3-го курса

гр.112228 Дубовик Н.С

Руководитель: доцент

Дзабиева Л.Б.

Минск-2010 г.

Содержание

Введение

1. Характеристика продукции (ГОСТ, ТУ)

2. Технологическая часть

3. Мероприятия по охране труда и окружающей среды

Список использованной литературы

Введение

В мировой практике строительства белый и светлоокрашенные цементы широко применяются в бетонах с привлекательной однородной поверхностью, используются при изготовлении сборных бетонных наружных панелей, сборных балок и колонн, при бетонировании на месте стен зданий и сооружений, при отделке дорог и городских мостовых плиткой и камнем для мощения из декоративных цементов, а также при нанесении дорожной разметки, при возведении бордюров и тумб, барьеров безопасности и т.д.

Кроме создания выразительных элементов современной архитектуры, применение декоративных цементов обеспечивает индустриализацию отделочных работ.

В нашей стране промышленное производство белого цемента было начато в августе 1936 года и первые заводские партии отечественного белого цемента были применены при строительстве шлюзовых башен на канале "Москва-Волга", водного вокзала в Москве, первых станций московского метрополитена, театра им. Маяковского и Центрального театра Красной Армии, жилых домов на улице Горького, павильонов на ВДНХ, которые до сих пор радуют глаз людей.

Работы по разработке технологии белого цемента были начаты в 1929 году С.С. Череповским во ВНИЦе под руководством профессора В.Н. Юнга. Были разработаны параметры получения белого и цветных цементов, изысканы месторождения маложелезистого сырья, имевшие значение для массового производства этих цементов.

С.С. Череповским была разработана технология получения белого и цветных клинкеров, отличительной особенностью которой был созданный им способ газового отбеливания клинкера, т.е. повышения его белизны в процессе охлаждения в слабо восстановительной газовой среде, явившийся новым технологическим процессом и новым конструктивным решением в цементном производстве. Разработаны параметры газового отбеливания клинкера в процессе его охлаждения. Разработаный способ газового отбеливания клинкера создал предпосылки для массового производства в цементной промышленности страны дешёвых белых и цветных клинкеров и цементов на базе местного сырья ряда действующих заводов.

В дальнейшем была разработана технология водного охлаждения. Исследованиями технологии белого цемента с применением водного способа отбеливания занималась группа научных сотрудников кафедры вяжущих НПИ - Новочеркасского политехнического института (ныне Южно-Российский государственный техни­ческий университет) под руководством докт. техн. наук, профессора И.Ф. Пономарева. Коллектив Щуровского завода при участии бригады этого института во главе с канд. техн. наук А.К. Грачьяном посвятили много лет и творческих сил освоению и усовершенствованию водного способа отбеливания клинкера. Этими исследованиями было установлено, что повышения белизны клинкера можно достигнуть при увеличении содержания в нём алита, обладающщего меньшей способностью растворять оксиды железа по сравненю с белитом. А для интенсификации обжига трудноспекаемой сырьевой смеси следует вводить минерализаторы, например, Na2 SiF6. В итоге, на Щуровском заводе для снижения времени контакта с водой клинкера, выходящего из зоны спекания, вода стала подаваться в специальные полые лейки, а газ – для создания восстановительной среды – непосредственно в слой клинкера. При этом происходила интенсивная конверсия газа в присутствии паров воды с выделением активных восстанавливающих агентов – водорода и оксида углерода, обуславливающих, наряду с резким охлаждением, повышение белизны клинкера, что улучшило процесс отбеливаниия.

В результате исследований, полупромышленных и промышленных испытаний было установлено, что оптимальной конструкцией характеризуется комбинированный газоводяной отбеливатель с сушкой клинкера внутри печи. Принципиальное отличие этой конструкции комбинированного отбеливателя состоит в том, что после перегрева в присутствии восстановительной среды клинкер резко охлаждается путём распыления воды под давлением. Доступ кислорода к клинкеру в переходный момент от перегрева к охлаждению практически сведён к нулю. Излишнее количество пара, образующегося в печи при охлаждении клинкера, удаляется посредством парозаборного зонта, системы паропроводов и пароотсосного вентилятора в атмосферу.

В июне 1982 г. на Щуровском заводе вращающаяся печь № 2 размерами 3,3/3,0/3,3´97 м была оборудована новым отбеливающим устройством. Активное участие во внедрении отбеливателя принимал главный инженер Щуровского завода В.Я. Островлянчик. Опыт эксплуатации печи показал следующее:

- снизилась температура отходящих газов на 20 - 30°С;

- уменьшилась температура в зоне декарбонизации на 70- 80°С;

- переместилась на несколько метров вглубь печи зона спекания;

- улучшилось свечение факела и видимость в печи;

- производительность и удельный расход топлива остались без изменения.

Таким образом, разработанная в нашей стране технология получения декоративных цементов с применением газового или комбинированного способов отбеливания клинкера ориентирована на массовое производство дешевых цветных клинкеров и цементов светлых тонов на базе местного сырья и может с успехом применяться на ряде действующих заводов.

В настоящее время это особенно важно для претворения в жизнь Национального проекта "Доступное и комфортное жильё", предусматривающего ускорение решения жилищной проблемы в стране. Важно и для создания выразительных элементов современной архитектуры в виде ярких, белых и цветных стен зданий, окрашенных долговечными декоративными цементами и для снижения стоимости их отделки. Стоимость лицевой отделки бетонных панелей с применением декоративных цементов в виде покрасок, а не традиционной штукатурки, в несколько раз дешевле стоимости отделки кирпичом или ковровой керамикой. При современных масштабах строительства в стране годовая экономия может составить сотни миллионов рублей(деньги РФ).

1. Характеристика продукции

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Белые портландцементы следует изготовлять в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2. Основные параметры:

·  портландцемент белый (без минеральных добавок и добавок-наполнителей);

·  портландцемент белый с добавками (с активными минеральными добавками и добавками-наполнителями не более 20 %).

1.2.2. По белизне белые портландцементы подразделяют на три сорта: 1, 2 и 3.

Степень белизны, определяемая коэффицентом отражения в % абсолютной шкалы, не менее

·  1 сорт – 80 %

·  2 сорт – 75 %

·  3 сорт – 68 %

1.2.3. По прочности при сжатии в 28-суточном возрасте белые портландцементы подразделяют на марки: 400 и 500.

1.2.4. Условное обозначение белых портландцементов должно состоять из:

·  наименования цемента - портландцемент белый (допускается применять аббревиатуру наименования - ПЦБ);

·  сорта цемента - по п. 1.2.2;

·  марки цемента - по п. 1.2.3;

·  обозначения максимального содержания добавок в цементе (вида цемента) - Д0, Д20;

·  обозначения пластификации или гидрофобизации цемента - ПЛ, ГФ;

·  обозначения настоящего стандарта.

Пример условного обозначения белого портландцемента с добавками, 2-го сорта, марки 400:

Портландцемент белый 2-400-Д20 - ГОСТ 965-89

1.3. Характеристики

1.3.1. При производстве белых портландцементов применяют:

·  белый портландцементный клинкер, по химическому составу соответствующий технологическому регламенту;

·  гипсовый камень по ГОСТ 4013. Допускается применение фосфогипса, борогипса, фторогипса по соответствующей нормативно-технической документации (НТД);

·  добавки по соответствующей НТД.

1.3.2. В белом портландцементе не допускается содержание активных минеральных добавок и добавок-наполнителей, а в белом портландцементе с добавками допускается их суммарное содержание до 20 % массы цемента, в том числе активных минеральных добавок осадочного происхождения не более 10 % и добавок-наполнителей не более 10 %.

1.3.3. Допускается введение в белые портландцементы специальных добавок не более 2 % массы цемента.

1.3.4. Допускается введение в белые портландцементы технологических добавок, не ухудшающих их строительно-технические свойства, не более 1 %, в том числе органических не более 0,15 % массы цемента.

1.3.5. Допускается по согласованию изготовителя с потребителем введение в белые портландцементы пластифицирующих или гидрофобизирующих добавок не более 0,5 % массы цемента в пересчете на сухое вещество добавки.

1.3.6. Предел прочности белых портландцементов при сжатии в возрасте 28 сут должен быть не менее:

39,2 МПа - для гарантированной марки 400;

49,0 МПа - для гарантированной марки 500.

1.3.7. Коэффициент вариации предела прочности белых портландцементов каждого вида и марки при сжатии в возрасте 28 сут, рассчитанный по результатам испытаний за квартал, не должен быть более 7 %.

1.3.8. Изготовитель должен определять активность при пропаривании каждой партии белых портландцементов.

1.3.9. Коэффициент отражения света в процентах абсолютной шкалы должен быть не менее:

1) белыми портландцементами сортов:

·  1-го - 80,

·  2-го - 75,

·  3-го - 70;

2) минеральными добавками:

·  наполнителями - 80,

·  активными - 75;

3) гипсом - 70.

1.3.10. Содержание ангидрида серной кислоты (SO3) в белых портландцементах должно быть не более 3,5 % по массе

1.3.11. Содержание в белом портландцементном клинкере оксида магния (MgO) не должно быть более 4 %, закиси железа (FeO) - более 0,5 %, нерастворимого остатка - более 1,5 % по массе.

1.3.12. Начало схватывания белых портландцементов должно наступать не ранее 45 мин, а конец - не позднее 10 ч от начала затворения.

1.3.13. Белые портландцементы должны показывать равномерность изменения объема при испытании образцов кипячением в воде.

1.3.14. Тонкость помола белых портландцементов должна быть такой, чтобы остаток на сите с размером ячейки 0,008 мм по ГОСТ 6613 был не более 12 % массы просеиваемой пробы или чтобы удельная поверхность была не менее 250 м2 · кг-1.

1.3.15. Белые портландцементы не должны обладать признаками ложного схватывания.

1.4. Маркировка и упаковка

Белые портландцементы маркируют и упаковывают по ГОСТ 22237.

2. ПРИЕМКА

Белые портландцементы принимают по ГОСТ 22236 со следующим дополнением: содержание в белом портландцементном клинкере закиси железа, оксида магния, нерастворимого остатка устанавливают по данным производственного контроля.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Физико-механические свойства белых портландцементов определяют по ГОСТ 310.1 - ГОСТ 310.4.

3.2. Белизну белых портландцементов определяют по коэффициенту отражения в процентах абсолютной шкалы.

3.2.1. Коэффициент отражения определяют при помощи фотометра (или аналогичных приборов), оснащенного фотоэлектрической регистрацией показателей и обеспечивающего допускаемый предел относительной погрешности определения не более 1,5 %.

3.2.2. В качестве эталона для определения коэффициента отражения применяют молочное матовое стекло типа МС-20 с коэффициентом отражения не менее 95 %, на которое должно иметься свидетельство, выданное в установленном порядке.

3.2.3. Для определения коэффициента отражения используют пробу массой не менее 0,1 кг, отобранную из общей пробы. Пробу высушивают при температуре (105 ± 5) °С не менее 1 ч. Высушенный цемент насыпают в кювету прибора таким образом, чтобы поверхность пробы была несколько выпуклой. Затем пробу уплотняют легким встряхиванием и выравнивают ее поверхность вровень с верхним краем кюветы, вручную прижимая стеклянную пластину с гладкой поверхностью. Поверхность пробы должна быть гладкой и не иметь трещин и углублений.

3.2.4. Коэффициент отражения определяют параллельно на трех пробах цемента. За результат определения принимают среднее арифметическое трех определений, выраженное в процентах, с точностью до 1 %.

3.2.5. Белизну определяют согласно инструкции, прилагаемой к фотометру, не применяя светофильтры.

3.3. Химический анализ белого портландцемента клинкера и белых портландцементов осуществляют по ГОСТ 5382 или любыми физико-химическими методами, погрешность которых в абсолютных процентах не должна быть более:

·  0,20 - для оксида магния;

·  0,15 - для серного ангидрида;

·  0,03 - для закиси железа;

·  0,06 - для нерастворимого остатка.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение белых портландцементов производят по ГОСТ 22237 со следующим дополнением: отгрузку белых портландцементов без упаковки в специализированном транспорте производят по согласованию изготовителя с потребителем.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие белых портландцементов требованиям настоящего стандарта при соблюдении условий транспортирования и хранения в течение 60 сут со дня отгрузки.

2. Технологическая часть

1. Требования к сырьевым материалам и расчет состава сырьевой смеси.

1.1 Сырье для производства белого портландцемента

Основными компонентами сырьевой смеси для получения белого портландцемента являются:

·  известняковые породы (известняк, мел, мергель, мрамор)

·  глины

В сырье должно содержаться минимальное количество красящих окислов:

·  железа

·  марганца

·  титана

·  хрома и др.

Окиси железа в клинкере для получения белого портландцемента должно быть не больше 0,45%.

В соответствии с этим были разработаны требования к карбонатному сырью для белого портландцемента. По данным исследований, проведенных как у нас в стране, так и за рубежом, окислов железа должно быть не более 0,15—0,25%, а марганца — не более 0,15%. В Российской Федерации имеются месторождения маложелезистого карбонатного сырья, пригодного для производства белого портландцемента.

Все прочие требования, предъявляемые к карбонатным породам при производстве белого портландцемента, сводятся к следующему. В них не должно быть:

·  неравномерно распределенных грубых кварцевых зерен

·  вредных примесей сернокислых соединений

·  магнийсодержащих включений

·  щелочей

В качестве глинистого компонента при получении белого портландцемента используются главным образом первичные каолины, а также шликеры, получаемые в результате обогащения каолина.

Шликер представляет собой смесь мельчайших кварцевых зерен с частичками слюды и некоторым количеством каолинита.

Содержание окислов железа в каолинах не должно превышать 1%. Не рекомендуется применять каолины включениями крупных зерен песка, так как они осаждаются в болтушках и вызывают неудобства как при транспортировке, так и при подготовке сырьевой смеси заданного химического состава. НИИЦементом была изучена возможность замены таких каолинов. С этой целью были исследованы огнеупорные глины Латненского и Чаров-Ярского месторождений.

Эти глины были с успехом применены на Щуровском цементном заводе вместо каолинов и их отходов, что свидетельствует о целесообразности такой замены.

Для повышения силикатного модуля сырьевой смеси при производстве белого портландцемента используют кварцевые пески с малым содержанием окислов железа. Этим требованиям удовлетворяют пески Авдеевского месторождения (Донбасс), а также Люберецкого (Московская обл.).

Наряду с природными сырьевыми материалами для получения белого портландцемента можно применять и искусственные — отходы других производств.

Так, в качестве известнякового компонента может быть использован белый шлам, являющийся отходом алюминиевого производства и представляющий собой тонкий порошок белого цвета с коэффициентом отражения не менее 75%.

Приводя характеристику сырьевых материалов, используемых для производства белого портландцемента, следует отметить, что ряд зарубежных заводов имеет более благоприятные по сырьевым ресурсам условия. Так, фирма "Капнева Портланд Компани" в США использует кальцит и каолин, почти не содержащие окислов железа.

1.2 расчет состава сырьевой смеси

Вычислим состав двукомпонентной шихты,состоящей из известняка и глины Щуровского месторождения.

Химическая характеристика сырьевых компонентов для производства портландцементного клинкера

Выполним пересчет состава, приведя сумму его составляющих равной 100%.

К1 = 100 / 100.45 = 0.9955

К2 = 100 / 101.35 = 0.9867

Вычислим соотношение карбонатного и глинистого компонентов шихты, при котором будет обеспечиваться заданное значение коэффициента насыщения КН. КН=0.86

Х=(2.8*S2*KH + 1.65*A2 + 0.35*F2 – C2) / (C1 – 2.8*S1*KH – 1.65*A1 – 0.35*F1) = (2.8*55.13*0.86 + 1.65*12.62 + 0.35*6.4 – 8.34) / (51.62 – 2.8*3.22*0.86 – 1.65*0.86 – 0.35*0.28) = 147.47 / 42.68 = 3.46

Следовательно, весовую часть глины потребуется взять 3.46 частей известняка, сто соответствует следующему процентному составу шихты:

·  известняка – 77.58 %

·  глины – 22.42%

Химический состав компонентов шихты и клинкера

Поскольку клинкер получается спеканием сырьевых материалов, то п.п.п в нем отсутствуют. Тогда его химический состав рассчитаем из химического состава сырьевой смеси путем умножения процентного содержания в ней каждого оксида на коэффициент:

К = 100 / (100 – п.п.п.) = 100 / (100 – 35.12) = 1.54

Рассчитанный химический состав клинкера показываем в последней строке предыдущей таблицы и рассчитываем для него величину КН.

КН = (СаО – (1.65* AL2O3 + 0.35* Fe2O3) / 2.8* SiO2 = (64.57 - (1.65*5.16 + 0.35*2.55)) / 2.8*22.91 = 0.86

Величина КН для клинкера оказалась равной заданной, следовательно, расчет выполнен правильно.

Принципиальная технологическая схема получения белого портландцемента

Известняк Белая глина Вода Газ Гипс Белый диатомит

Дробление 1 ст. Получение глин. шлама Дробление Сушка диатомита

( ○ < 100 мм , (○ 12 ÷30мм, глиноболтушки ) (○ 5 ÷ 25мм , ( сушильный барабан, щековая дробилка) молотковая дробилка ) t=600°C; W=1 %)

Дробление 2 ст. Дозирование Дозирование Дозирование Дозирование

( ○ 20 ÷30мм, молотковая дробилка)

Дозирование Совместный помол ( ○ 12 ÷30мм , шаровая мельница )

Корректировка шлама по хим. составу и текучести(влажности) ( влажность ≈ 40%, по хим. составу ( титр Т ) шламбассейны (не < 3) )

Обжиг сырьевой смеси с получением клинкера ( Т = 1550 – 16000 С, вращающиеся печи )

Отбеливание клинкера охлаждением ( Т < 2700 С, водяные бассейны с омагниченной водой)

Магазинирование клинкера Совместный помол клинкера, гипса, АМД ( 2 – 3 суток, силосы) (трубная шаровая мельница Sуд.=3200)

Охлаждение портландцемента ( цементный холодильник )

Хранение цемента ( цементные силосы )

Упаковка цемента ( упаковка в 5 – 6 слойные бумажные мешки из крафт-бумаги емкостью 50 кг и полипропиленовые мешки )

Отгрузка потребителю

Описание технологического процесса.

Производство белого портландцемента может быть разделено на два комплекса мероприятий. Первый из них включает изготовление клинкера, а второй – получение портландцемента измельчением клинкера совместно с белым гипсом и

Производство портландцемента состоит из следующих основных операций:

- добычи известняка и глины;

- подготовки сырьевых материалов и приготовления из них однородной смеси заданного состава;

- обжига сырьевой смеси до спекания с получения клинкера;

- помола клинкера в порошок с небольшим количеством гипса и активной минеральной добавки;

В качестве известняка при производстве портландцемента используется известняк Щуровского месторождения, а в качестве глинистого сырья – глина Латненского или Часов – Ярского месторождения. В качестве добавки, вводимой при помоле клинкера, применяется белый диатомит.

Твердые породы известняка дробятся в две стадии. На первой стадии дробления известняк подается в щековую дробилку, где он измельчается до кусков размером 100 мм. На второй стадии дробления известняк подвергаются более тонкому измельчению в молотковой дробилке до кусков размером 30 мм. После дробления известняк дозируется весовыми дозаторами и подается в шаровую мельницу с уралитовыми для совместного помола с глинистым материалом.

Следует заметить, что на заводах, выпускающих белый портландцемент, следовало бы ввести в технологический цикл обогащение известняков, как это предусматривается на ряде зарубежных предприятий. Дело в том, что содержание окислов железа враз-личных фракциях дробленого известняка сильно разнится .

Содержание окислов железа в различных фракциях дробленого известняка

Из приведенных данных видно, что удаление самой мелкой фракции (5 мм и менее) могло бы существенно понизить содержание Fе203 в сырьевой смеси.

Глина, в свою очередь, дробится в валковой дробилке и после перерабатывается глиняный шлам в глиноболтушках. При этом получается шлам с размером частиц до 12- 30 мм. После предварительной подготовки глина дозируется и подается в шаровую мельницу. При производстве белого портландцемента к сырью предъявляются специальные нормативы, которые регулируют содержание красящих веществ в сырье. В частности для глинистых пород:

Требования к глинисто - песчанистому сырью

При смешивании известняка с глиной не всегда удается поюлучить шлам требуемого химического состава из-за разнородности сырья, несовершенства дозирующих устройств и других факторов. В связи с этим возникает необходимость в систематическом контроле содержания компонентов в сырьевой смеси и, в случае отклонения от принятых величин, в корректировании состава шлама. Для этого в него вводят недостающий компонент в соответствующем количестве.

После корректирования шлам подается на обжиг. Обжиг тонкоизмельченной сырьевой смеси – важнейшая стадия технологии производства цемента. Для обжига сырьевой смеси применяются вращающиеся печи. Температура обжига смеси во вращающихся печах составляет порядка 1550 – 1600 °С. Обжиг белого цемента затруднителен и происходит при более высокой температуре (примерно на 100 C выше температуры обжига обычного портландцемента) вследствие отсутствия в материале окиси железа, снижающей температуру спекания. Поэтому в сырьевую смесь для интенсификации процесса обжига целесообразно вводить кремнефтористый натрий или другие минерализаторы, не содержащие окрашивающих примесей. Печи, применяемые для обжига белого клинкера, футеруют талькомагнезитовым кирпичом, а обжиг ведут на беззольном топливе - жидком или газообразном. Твердое топливо не применяется, так как образующаяся при его сгорании зола может окрашивать цемент.

Обжиг сырьевой смеси для получения портландцемента осуществляется обычно в печах в окислительной атмосфере. В зависимости от характера газовой среды в печи (окислительной или восстановительной) протекают обратимые окислительно-восстановительные процессы, изменяющие конечный фазовый состав клинкера. Ярким примером этого может служить белизна клинкера на выходе.

Показатели белизны клинкеров, обожженных в различных газовых средах

Как видно из приведенных данных (таблица), белизна клинкера при обжиге в нейтральной и восстановительной газовых средах соответственно на 3,1 и 5,3% выше, чем у клинкера, обожженного в обычной окислительной среде. Образцы клинкеров, обожженные в неокислительных средах, имеют светло-голубой оттенок, а не темно-зеленый цвет, характерный для обжига в окислительной среде. Повышение белизны клинкера при обжиге в неокислительных газовых средах обусловлено главным образом изменениями фазового состава и структуры окрашенных соединений — твердых растворов алюмоферритов кальция.

Для получения клинкера повышенной белизны после обжига предусматривается отбеливание. Было предложено несколько методов. В одних случаях они сводятся к фиксации путем охлаждения состава и структуры наиболее белого клинкера, образующегося при высоких температурах, а в других—к обработке клинкера в процессе охлаждения различными веществами.

В цементной промышленности, а также на ряде зарубежных заводов наибольшее распространение получил способ отбеливания клинкера резким охлаждением в воде. Он прост в применении и позволяет получать стабильные хорошие результаты, что подтверждают следующие данные.

Влияние начальной температуры охлаждения клинкера на его белизну

Для отбеливания цементного клинкера наиболее благоприятными следует считать размеры зерен 5—15 мм.

Если они превышают 15 мм, отбеливание несколько ухудшается. Это объясняется тем, что действие охлаждающей водной среды на массу обожженного клинкера постепенно распространяется от наружных слоев зерна к внутренним. Таким образом, зерна цементного клинкера малого размера в одних и тех же условиях обжига оказывались сильнее спёкшимися, чем крупные зерна, и даже оплавленными. Плотность малых зерен большё, чем крупных, а поэтому вода хуже проникает к центральной части клинкера, что, в свою очередь, и сказывается на эффекте отбеливания.

До помола клинкер подвергается магазинированию, которое заключается в том, что после обжига клинкер до трех и более суток хранится на складе, в результате чего клинкер остывает до температуры окружающей среды (ниже 30°С). Кроме того имеющаяся в клинкере негашеная известь частично гасится парами воды при контакте с влажным воздухом; в клинкере заканчивается переход недостаточно стабилизированного минерала белита из β- в γ- модификацию с увеличением объема, что растрескивание, а иногда и частичное рассыпание клинкерных зерен; может происходить частичная кристаллизация стекловидной фазы с ослаблением межкристаллических связей в зерне клинкера, вплоть до распада. Отмеченные эти превращения делают клинкер более рыхлым, что облегчает его помол в мельнице, увеличивая ее производительность и уменьшая удельный расход электроэнергии на производство цемента.

Многие свойства портландцемента определяются не только химическим и минералогическим составом клинкера, формой и размерами кристаллов алита, белита и др., но и в большей степени тонкостью помола продукта, его гранулометрическим составом и формой частичек порошка.

С увеличением тонкости помола цемента повышается его прочность и скорость твердения, но лишь до показателей удельной поверхности 7000-8000. С этого предела обычно наблюдается ухудшение прочностных показателей.

Помол клинкера осуществляется в трубных шаровых мельницах, куда одновременно подается белый гипс и активная минеральная добавка. При размоле белого портландцемента вводят гидравлическую добавку белого цвета ( диатомит) в количествах не более 6%, которая предупреждает образование солевых выцветов на цементных конструкциях. В противном случае под действием капиллярных сил вода, растворяя выделяющуюся при твердении цемента известь, выходит на поверхность, испаряется и оставляет кристаллы извести и солей в виде полос и подтеков. При помоле материалов наблюдается значительное выделение тепла, вызывающее нагрев мелющих тел и материала до температуры 120-150°С и более, что отрицательно сказывается на производительности помольных установок. По данным С.М. Рояка и В.З. Пироцкого, на измельчение клинкера до удельной поверхности 2500 при температуре 40°С затрачивается около 24 , при температуре 120°С – 34  и при 150°С - 39. При тонкости помола до 3300 с увеличением температуры материала расход еще более повышается (до 130 при 150°С). Это объясняется значительной агрегацией мелких частиц при повышенных температурах, вследствие испарения воды, адсорбированной частицами и препятствовавшей их слипанию. В связи с этим следует размалывать только холодный клинкер. Чтобы снизить температуру цемента и предотвратить слипание частиц в камеры мельницы впрыскивают распыленную воду в количестве 0,5-1% от массы цемента, при достижении цементом температуры выше 100-110°С.

Снизить температуру цемента можно также интенсивной аспирацией. При аспирации из мельницы удаляются наиболее тонкие фракции цемента. Большие объемы холодного воздуха (до 300 на 1т цемента), пропускаемые через мельницу, охлаждают футеровку корпуса, мелющие тела и цемент.

После помола цемент поступает в силоса. Хранение горячего цемента в силосах может вызвать следующие нежелательные явления:

- цемент может слежаться;

- в силосах могут начаться реакции гидратации;

- такой цемент при затворении водой дает ложное схватывание;

- при затаривании горячего цемента мешки часто рвутся;

Чтобы не допустить такого явления устанавливают холодильники.

После охлаждения цемент идет на склад в цементные силосы. Далее идет упаковка в 5 – 6 слойные бумажные мешки из крафт-бумаги емкостью 50 кг и полипропиленовые мешки.

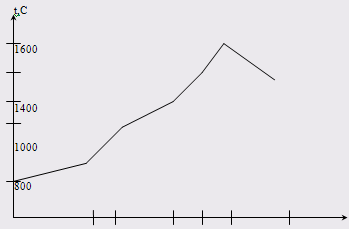

График тепловой обработки

На рисунке показано распределение температуры материала и газового потока по длине барабана вращающейся печи, работающей по мокрому способу производства.

Ломаный характер кривой температуры материала показывает, что при нагревании сырьевой смеси в ней происходят различные физико–химические процессы, в одних случаях тормозящих нагревание (пологие участки), а в других – способствующие резкому нагреванию (крутые участки). Следует отметить, что в отличии от сухого способа производства, мокрый способ имеет примерно равномерное нагревание клинкера по всей длине печи.

цемент клинкер обжиг сырьевой

Отличительной чертой получения белого портландцемента явл. Высокая температура обжига шихты. Высокая температура (выше обычной на 100 - 1500 С ) обжига клинкера свидетельствует о малом количестве плавней в шихте. Это объясняется тем, что к плавням относят такие материалы, которые при обжиге изделий вступают во взаимодействие с сырьевыми материалами шихты, давая легкоплавкие соединения. Таким образом, понижая температуру обжига.

Расчет материального баланса цеха

Режим работы цеха

Режим работы цеха является основой для расчета производительности, потоков сырья, оборудования. Он определяет количество рабочих дней в году, количество смен работы в сутки и рабочих часов в смене.

Режим работы основных цехов и отделений в течение года:

1.  карьер и дробильное отделение – 307 дней по 16 часа в сутки (4912);

2.  отделение помола сырья – 307 дней по 24 часа в сутки (7368);

3.  отделение помола цемента – 307 дней по 24 часа в сутки (7368);

4.  цех обжига клинкера – 337 дней по 24 часа в сутки (8088);

5.  силосно-упаковочное отделение – 365 дней по 24 часа в сутки (8760);

Расчет производительности цеха и потребности в сырье для выполнения производственной программы

Составление материального баланса цементного завода.

Исходные данные при расчете:

Способ производства – мокрый

Годовая производительность цеха – 1200000т. по клинкеру

Состав портландцемента:

Клинкер………………………90%

АМД………………………….6%

Гипс…………………………..4%

Состав сырьевой смеси:

Известняк……………………77,58%

Глина………………...............22,42%

Естественная влажность сырьевых материалов:

Известняк …….………4%

Глина…………………15%

Влажность шлама……40%

Потери при прокаливании сырьевой смеси - 35.12%

Производственные потери:

Сырьевых материалов...2,5%

Клинкера……………….0,5%

Цемента………………...1%

Коэффициент использования вращающихся печей – 92%

Определяем производительность по цементу:

1200000 ∙ (100/90) =1333333.33 т/год

где 90 – содержание клинкера в цементе, %

1200000 - годовая производительность цемента по клинкеру, т/год

При коэффициенте использования вращающихся печей – 0,92 , печи работают в течении года

365∙0,92=337сут или

337∙24=8088ч.

Отсюда часовая производительность всех печей составит:

1200000 /8088=148.37 т/ч

Следовательно, в данном расчете к установке принимаем две вращающиеся печи производительностью по 75 т/ч.

Материальный баланс цеха обжига :

Производительность двух вращающихся печей:

75 ∙ 2=150 т/ч

150 ∙ 24=3600 т/сут

150∙8088=1213200т/год

Расчет расхода сырьевых материалов.

Расход сырьевых материалов составляет 150 т/ч

Теоретический удельный расход сухого сырья для производства клинкера определяют с учетом потерь при прокаливании:

100/(100-35,12)=1,54 т/т, клинкера

где 35,12 – потери при прокаливании сырьевой смеси.

Для обеспыливания отходящих газов вращающихся печей устанавливают электрофильтры, что дает возможность считать потери сырья с отходящими газами не более 1%.Тогда расход сухого сырья составит:

1,55∙100/(100-1)=1,566т/т, клинкера

1,566∙150 = 234.9 т/ч

234.9 ∙24=5637.6 т/сут

234.9 ∙8088=1899871.2 т/год

Определяем расход отдельных компонентов сырьевой смеси:

Известняк :

1.566∙(77,58/100)=1,21 т/т, клинкера

1.21∙150=181,5 т/ч

181,5∙24=4356 т/сут

181,5 ∙8088=1467972 т/год

Глины :

1,566∙(22,42/100)=0,35 т/т, клинкера

0,35∙150=52.5 т/ч

52.5 ∙24=1260 т/сут

52.5 ∙8088=424620 т/год

С учетом естественной влажности расход сырьевых материалов соответственно составит:

Известняк :

1,21∙(100+4)∙100=1,26 т/т

1,26∙150=189 т/ч

189 ∙24=4536 т/сут

189 ∙8088=1528632 т/год

Глины :

0,35∙(100+15)∙100=0,4 т/т, клинкера

0,4∙150=60 т/ч

60 ∙24=1440 т/сут

60 ∙8088=485280 т/год

Расчет расхода шлама.

Часовой расход шлама рассчитывается по формуле:

Аш= (Ас∙ 100)/( 100- ωш ) ∙ γш

Где Аш – расход шлама, м3/ч

Ас – расход сухого сырья, т/ч

ωш – влажность шлама, %

γш – плотность шлама, т/м3

γш=1,600, т/м3

Тогда на обе печи необходимо подать шлама:

Аш=244.69 м3/ч

244.69 ∙24=5872.56 м3/сут

244.69 ∙8088=1979052.72 м3/год

Материальный баланс отделения помола сырья.

Из предыдущих расчетов следует, что отделение помола сырья, работающее с выходными днями (307 суток в году по три смены в сутки), должно обеспечить помол 1899871.2 сухих сырьевых материалов.

Следовательно, должно быть измолото сырья

в сутки: 1899871.2 307 = 6188,5 т.

в час: 6188,5  24 = 257,85 т.

В том числе расход отдельных компонентов составит:

известняка :

в час………………… т.

в сутки…………… т.

в год……………… т.

глины :

в час…………………. т.

в сутки……………. т.

в год………………. т.

Для образования шлама одновременно с исходными материалами в сырьевые мельницы подается вода. Потребность в воде определяется по формуле:

W

где W-количество воды, необходимое для приготовления шлама;

 - потребность в готовом шламе;

 - потребность в сухом сырье;

- плотность шлама;

-количество воды, поступающее соответственно с натуральным известняком и глиной;

На основании проведенных ранее расчетов:

=244.69

=234.9

=1,60

Подставляя эти данные в формулу, определяем количество воды на приготовление шлама:

W=244.69 ·1,60-(234,9 +7.5+7.5)=141.6

141.6 ·24=3398.4

3398.4 ·307=1043308.8

Материальный баланс карьера и дробильного отделения.

Согласно исходным данным потери сырья составляют 2,5%. Из них 1,5% - это потери на карьере и 1% - потери сырья с отходящими газами вращающихся печей.

Карьер, как и дробильное отделение, работает с выходными днями – 307 суток в году по две смены в сутки:

307·16=4912 ч.

Для производства 1213200  клинкера необходимое количество сырьевых материалов, как было подсчитано выше, составляет:

Известняк……..…………1528632

Глины………………485280

С учетом 1,5% потерь потребуется:

Известняк:

1551561.48:307=5053.95

5053.95:16=315.87

глины :

491544.2:307=1601.12

1601.12:16=100.07

Таким образом, производительность карьера должна обеспечить добычу, а дробильное отделение – следующее количество материалов:

Известняка Глины

в год……………………..1551651.48 т 491544.2 т

в сутки…………………..5053.95 т 1601.12 т

в час……………………..315.87 т 100.07 т

Материальный баланс клинкерного склада и отделения помола цемента.

Из данных материального баланса цеха обжига следует, что в склад поступает клинкера:

в час…………… 150 т.

в сутки………… 3600 т.

в год…………… 1213200 т.

При хранении сыпучих материалов в складских помещениях неизбежны потери:

клинкера………….0,5%

гипса………………1,0%

Таким образом, в отделение помола цемента за год поступает клинкера

 т.

При работе отделения помола цемента 307 суток в году по три смены в сутки (7368 ч. в год) необходимо клинкера:

в сутки……………1213806.6:307=3953,77 т.

в час………………1213806.6:7368=164,74 т.

Введение при помоле цемента гипса (4%) определяет потребность отделения помола клинкера в этих материалах:

Гипса……………..

53946.96:307=175.72

53946.96:7368=7.32

Введение при помоле цемента диатомита (6%) определяет потребность отделения помола клинкера в этих материалах:

Диатомит…………

80920.44 : 307 = 263.58

80920.44 : 7368 = 10.98

Из приведенных выше расчетов следует, что производительность отделения помола составляет:

1213806.6+53946.96+80920.44=1348674

3953,77+175.72+263.58 =4393.07

164,74+7.32 +10.98 =183.04

Аспирация цементных мельниц осуществляется с помощью электрофильтров. При этом потери цемента могут быть приняты порядка 0,5%.

Тогда действительная производительность помольного отделения составит:

Так как гипс поступает на помол без предварительной сушки, то должен быть учтен только 1% его потерь:

Если учесть, что диатомит подается на помол после предварительной сушки (Wнач = 20% ) и потери его на складе составляют примерно 1 %,то количество диатомита, которое поступает на склад за год, должно быть

т/г

Поступающий из вращающихся печей на склад клинкер поливают водой, при этом расход воды на поливку принимается равным 1% от веса клинкера, т.е.

В час ………….. т.

В сутки………..  т.

В год ………….. т.

Материальный баланс силосно-упаковочного отделения

В соответствии с произведенными расчетами в силосно-упаковочное отделение поступает цемента:

В год……………..1264314,033 т

В сутки…………...4118,29 т

В час……………..171,59 т

Учитывая потери цемента при упаковке и отгрузке порядка 0,5%, получим количество цемента, подлежащее отгрузке:

В год……………...1264314,033  т.

в сутки…………....1257992,463:365=3446,55 т.

Поскольку суточная отгрузка зависит от количества и времени поступления транспорта под погрузку цемента, то отгрузка в среднем цемента в час не может быть определена.

Подбор и описание работы основного технологического оборудования

Для обжига сырьевой смеси применяют вращающиеся печи. Они состоят из корпуса, представляющего собой барабан длинной 150 – 185 м. и более диаметром 4 – 7 м., сваренного из стальных обечаек. Корпус устанавливается на фундаменте с уклоном по длине 3 – 4°. На нем закреплены бандажи, опирающиеся на роликовые опоры, а также венцовая шестерня, через которую печь приводится во вращение электродвигателем. Обычно скорость вращения находится в пределах 0,5 – 1,2 , причем она может изменятся. Приподнятая часть печи является холодным концом, входящим в пылеосадительную камеру через уплотняющее устройство, которое препятствует подсосу наружного воздуха. Для защиты от воздействия горячих и для уменьшения теплопотерь корпус печи изнутри футеруется. Огнеупорные материалы для этой цели выбирают с учетом температур газов в разных зонах печи, а также основности обжигаемого материала. Широко применяется шамотный и многошамотный кирпич, а также высокоглиноземистые и талькомагнезитовые огнеупоры. Для зоны спекания преимущественно используют хромомагнезитовый, периклазошпинелидный и магнезитохромитовый кирпич.

В печной агрегат входят также шламовый питатель, пылеосадительная камера, электрофильтры для очистки дымовых газов от пыли, дымосос, горячая головка печи, колосниковый холодильник, предназначаемый для охлаждения клинкера.

Одним из элементов печи являются встроенные в них теплообменники, предназначаемые для интенсификации процессов теплоотдачи от печных газов обжигаемому материалу.

Вращающаяся печь работает по следующей схеме. Шлам из шламбассейна перекачивается насосом в распределительный бак, установленный над печью. Отсюда он через ковшовый питатель или специальный расходомер по трубе поступает в печь.

С противоположной стороны в печь подается газ. Попадая в раскаленное пространство, газ воспламеняется и начинает гореть. Образующиеся дымовые газы проходят через всю печь, отдавая свое тепло обжигаемому материалу. По выходе из печи газы с температурой 150 – 200 °С направляются через пылеосадительную камеру в электрофильтр, где очищаются от пыли.

Шлам, проходя через печь и подвергаясь воздействию газов все более высокой температуры, претерпевает ряд физических и физико-химических превращений.

Процессы, протекающие при обжиге клинкера во вращающихся печах.

Обжиг сырьевой смеси, и получение клинкера сопровождается сложными физическими и физико-химическими процессами, в результате которых из исходных компонентов спекшиеся зерна размером до 2-3см, состоящие в основном из минералов , , ,  и стекловидной фазы.

Характер процессов, протекающих в сырьевой смеси определяется температурой обжига. Условно вращающуюся печь можно разделить на следующие зоны:

- зона сушки: шлам, попадая в печь, подвергается действию отходящих газов нагретых до высокой температуры (t=300-600°C). При этом происходит испарение воды, шлам загустевает. Когда значительная часть воды испарилась, образуются крупные комья, распадающиеся затем на мелкие частицы, вследствие ухудшения связующих свойств глиняного компонента. Процесс испарения из шлама воды длится примерно до температуры 200°C , так как влага, содержащаяся в тонких порах и капиллярах материала, испаряется медленно.

- зона подогрева: в этой зоне материал нагревается до температуры t=500-600°C, при этом происходит выгорание органических веществ и теряется вода, содержащаяся в минералах глинистого компонента. Потеря химически связанной воды (дегидратация) приводит к тому, что глинистый компонент теряет связующие свойства. При этом происходит частичное или полное разложение глинистых минералов на свободные оксиды  и , а также декарбонизация углекислого магния . Удаление воды приводит к потере пластичности глинистым материалом, рассыпается в порошок и поступает в зону декорбанизации.

В смеси начинаются реакции в твердом состоянии между его составляющими. При этом наблюдается сцепление отдельных частиц порошка и образование гранул различного размера.

- зона декорбанизации: В этой зоне протекает процесс разложения углекислого кальция . Здесь потребление тепла наибольшее, так как происходит эндотермическая реакция разложения  с образованием  и . В этой зоне возникают реакции между основным оксидом  и кислотными оксидами глинистого компонента ,  и  с образованием , , . Температура обжигаемого материала в зоне декарбонизации колеблется в пределах 900 - 1200° C.

- зона экзотермических реакций: В этой зоне взаимодействие между основными и кислотными оксидами протекает с большей скоростью вследствие более высокой температуры. Эти твердофазовые реакции осуществляются с выделением теплоты. При температуре 1200° C и более происходит насыщение образовавшихся ранее низкоосновных соединений до соответствующих клинкерных минералов: , , , . Реакция образования алюминатов, силикатов и алюмоферритов кальция является экзотермической, что приводит к повышению температуры материала на 200 - 250°С на коротком участке печи. При температуре 1300°C твердофазовые процессы образования минералов заканчиваются, и материал к этому времени состоит из образовавшихся соединений , , , , ,, .

-зона спекания: В этой зоне температура подымается до 1300-1600°C, происходит спекание материала, вследствие образования в нем расплава в количестве 30% . Оптимальная температура спекания зависит от свойств исходных материалов, наличия в них примесей, тонкости измельчения, однородности смеси.

После расплавления в зоне спекания части материала, и образования жидкой фазы в твердом состоянии остается главным образом только двухкальцевый силикат , который частично также растворяется в жидкой фазе. Соединяясь в расплавленном состоянии с оксидом кальция,  образует .  менее растворим в расплаве, чем  и поэтому выкристаллизовывается из жидкой фазы. При этом количество  и  в расплаве уменьшается, и в нем растворяются новые порции этих соединений, которые опять вступают в реакцию и т.д.

Образование  в условиях обжига завершается за 25…30 мин. Увеличение продолжительность выдержки материала в зоне спекания с одной стороны способствует более полному усвоению , а с другой стороны может вызвать чрезмерное укрупнение кристаллов алита, что скажется на качестве.

Для ускорения клинкерообразования, особенно при изготовлении клинкеров с высоким содержанием , используют специальные добавки – минерализаторы: , кремнефтористый натрий или , , гипс. Минерализаторы каталитически влияют на образование  и , понижают температуру спекания на 150°С, что приводит к экономии. Количество вводимых минерализаторов составляет 1% от массы.

- зона охлаждения: В этой зоне температура клинкера понижается с 1300 до 1000° C, в результате чего расплав кристаллизуется и из него выделяются минералы , , , , , а часть жидкой фазы затвердевает в виде стекла.

Для хранения клинкера после обжига используют силосный склад, который представляет собой шесть – девять железобетонных цилиндров – силосов (на каждую печь) диаметром 12 – 18 м. и высотой 30 м. и более, сооруженных на общем основании и поднятых над цехом на колоннах так, что под их коническими днищами смонтированы дозаторы, при помощи которых клинкер и гипс, хранящиеся в разных силосах, дозируются в определенном соотношении. Отдозированые клинкер, доменный граншлак и гипс подаются на ленточный конвейер, который транспортирует их в шаровую многокамерную мельницу на помол.

3. Мероприятия по охране труда и окружающей среды

При большой насыщенности предприятий цементной промышленности сложными механизмами и установками при добыче и переработке сырья, по обжигу сырьевой смеси и измельчению клинкера, по перемещению, складированию и отгрузке огромных масс материалов, при наличии большого количества электродвигателей особое внимание должно уделяться при проектировании заводов и при их эксплуатации созданию благоприятных и безопасных условий для работы трудящихся. Охрана труда должна осуществляться в полном соответствии с "Правилами по технике безопасности и производственной санитарии на предприятиях цементной промышленности".

Со всеми поступающими на работу рабочими, ИТР и служащими проводят вводный инструктаж. Один раз в год проводят обучение безопасным методам работы на рабочем месте. Перед производством работ по наряду – допуску проводят текущий инструктаж. Внеплановый инструктаж может быть произведен на рабочем месте в объеме первичного инструктажа. Все виды инструктажей должны регистрироваться в специальных журналах. Инженерно – техническиеработники должны проходить проверку знаний по охране труда.

Выполнение работ, связанных с повышенной опасностью должно проводиться по специальному наряду – допуску. Он обязан: ознакомить каждого непосредственного исполнителя с содержанием и объемом работ и проинструктировать их о мерах безопасности; совместно с непосредственными исполнителями работ проверить состояние техники безопасности на участках выполнения работ; осуществлять постоянный контроль за ходом выполнения работ и соблюдением работающими мер безопасности, указанных в наряде – допуске.

Неблагоприятные условия труда могут быть в основном обусловлены повышенной концентрацией пыли и влаги в помещении; недостаточной тепловой изоляцией обжиговых аппаратов; ненадежным ограждением вращающихся частей механизмов и т.п.

Для борьбы с пылью пылевыделяющее технологическое и транспортное оборудование заключает в герметические кожухи с плотно закрываемыми отверстиями. На участках образования пыли и газов помимо общей вентиляции устраивают местную аспирацию. Очистку запыленных газов и воздуха необходимо производить в эффективных пылеосадительных устройствах со степенью очистки не менее 98%. Степень допустимой запыленности воздуха регламентирована СН 245-71. Она составляет для пыли, содержащей более 70% свободного оксида кремния, не более 1 мг/м3, для пыли содержащей 10-70% SiO2 – не более 2 мг/м3, для пыли цемента, глиняных минералов, не содержащих свободной SiO2 – 6мг/м3.

Для обеспыливания технологических газов применяют пылеосадительные камеры (грубая очистка), сухие и мокрые циклонные аппараты (первая ступень), тканевые фильтры и электрофильтры (окончательная очистка). Обслуживание дробилок, мельниц, печей, силосов, транспортирующих и погрузочно – разгрузочных механизмов необходимо осуществлять в соответствии с правилами безопасной работы у каждого механизма или установки. Все вращающиеся части приводов и других механизмов должны быть надежно ограждены, токоподводящие части изолированы, а металлические части механизмов заземлены на случай повреждения изоляции. Из-за взрывоопасности установок по сушке и помолу угля трубопроводы, сепараторы, бункера для хранения пыли следует оборудовать предохранительными клапанами. Установки по приготовлению угольной пыли должны работать под разряжением.

Основное оборудование в производственных цехах в обязательном порядке оборудуют звуковой и световой сигнализацией, предупреждающей персонал о пуске оборудования, его остановке и возникновении аварийных ситуаций.

Создание здоровых и безопасных условий труда обеспечивается также постоянным совершенствованием технологии, полной механизацией и автоматизацией производственных процессов.

С целью уменьшения пылеобразования сокращают число перевалок на транспортных коммуникациях; при перевозке пылящих материалов транспортные устройства устанавливают в плотных кожухах; с этой же целью отказываются от открытых складов для хранения клинкеров, гипса и добавок и переходят на силосные.

Для повышения эффективности очистки печных газов переходят от вертикальных на четырехпольные горизонтальные электрофильтры с установкой также инерционных пылеуловителей.

Требования экологии и производственной санитарии допускают концентрацию пыли в воздухе производственных помещений в зависимости от состава пыли 5-10 мг/м3 (в ФРГ допускается концентрация до 75 мг/м3). Для обеспечения защиты окружающей среды и санитарных норм в производственных помещениях предусматривают отсос воздуха из бункеров, течек, от мест перегрузки транспортного и дробильного оборудования. Кроме того, в дробильных отделениях применяют перед дроблением обрызгивание породы водой, содержащей ПАВ, которое увеличивают смачиваемость измельченного материала водой. Аспирационный воздух из мельниц, сушилок, сепараторов, колосниковых холодильников, воздух, используемый для пневмотранспорта цемента, очищают в циклонах, зернистых, рукавных или электрофильтрах. Для повышения степени и надёжности очистки часто используют двухстадийную очистку (циклон - электрофильтр, жалюзийный сепаратор – рукавный фильтр). Газы после печей или после их использования в сушильно - размольных установках подвергают очистке в электрофильтрах наиболее приспособленных аппаратах для очистки больших объёмов газов. Для повышения степени и надежности очистки применяют установку перед фильтрами испарительных холодильников – кондиционеров, отказываются от вертикальных фильтров, используют трех - и четырехпольные фильтры. С позиций экологии, охраны природы и экономики становится необходимостью ориентация на безотходную технологию – комплексное использование сырья и полупродуктов. Еще в 50-е годы было осуществлено комплексное использование сырья при получении глинозема из нефелиновых пород. На Волховском алюминиевом и Пикалевском глиноземном комбинатах были построены цементные заводы, использовавшие в качестве сырья белито – нефелиновый шлам – побочный продукт глиноземного производства. На 1 т техногенных материалов в составе сырьевой смеси в качестве основного сырьевого компонента целесообразно если такой материал как минимум на 50 % заменяет природный компонент, а радиус перевозок не превышает 200 км.

Цементная промышленность использует значительное количество различного вида отходов: отходы камнепиления и отсев производства щебня карбонатных пород; доменные и электротермофосфорные шлаки, золы ТЭС, шлак бездоменного процесса получения железа, шлаки цветной металлургии, отходы углеобогащения, представляющие собой высокоалюминатные глины; минерализаторы – медеплавильный шлак, фосфогипс и др. Топливо содержащие отходы необходимо подавать либо непосредственно в печь, либо сжигают в специальных установках.

Использование техногенных продуктов в любом количестве позволяет экономить природные сырьевые ресурсы, повысить производительность печей, снизить расход технологического топлива, получать цементы со специальными свойствами, улучшать экологическую обстановку в регионе.

Литература

Используемая литература:

1.  Рояк С.М. Специальные цементы / С.М. Рояк, Г.С. Рояк. – М.: Стройиздат, 1983. – 279 с.

2.  http://www.nii-cement.ru

3.  Таймасов Б.Т. Технология производства портландцемента: Учеб. пособие. – Шымкент, Изд-во ЮКГУ, 2003. - 297 с.

4.  Грачьян А.Н. и др. Технология белого портландцемента. М. – 1970.

5.  Дзабиева Л.Б. Вяжущие вещества. – Минск 2010 – 53 с.

6.  Классен В.К. Обжиг цементного клинкера – Красноярск: Стройиздат, Красноярск, отд., 1994. – 323 с.
