Содержание

Введение

1.  Этапы организационного проектирования технологической карты ежедневного обслуживания автомобиля марки «NISSAN PRIMERA»

1.1 Технологические процессы обслуживания автомобиля

1.2 Технические особенности автомобиля Nissan Primerа

1.3 Ежедневное обслуживание автомобиля. Этапы

2. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств

3. Технологическая карта

 Используемый материал

Введение

Конструкции автомобилей непрерывно совершенствуются. Тенденции развития конструкций автомобилей обусловлены как экономическими, так и социальными причинами. Экономические причины определяют тенденцию повышения топливной экономичности как легковых, так и грузовых автомобилей, что в настоящее время стало одним из ведущих направлений современного автостроения. Социальными причинами обусловлена тенденция повышения безопасности автомобилей. Автомобиль – объект повышенной опасности. Поэтому необходимо совершенствование активной и пассивной безопасности автомобиля.

Активная безопасность автомобиля – свойство снижать вероятность возникновения дорожно-транспортных происшествий.

Это свойство заложено в конструкцию автомобиля (отсюда термин - конструктивная безопасность) и проявляется постоянно при движении и в аварийной ситуации. Этот вид безопасности характеризуется обзорностью, сигнализацией, освещенностью, эргономическими условиями рабочего места водителя, маневренностью, управляемостью, устойчивостью, скоростными и тормозными свойствами.

Содержание автомобиля в исправном техническом состоянии в большой мере зависит от его хозяина, его квалификации, знаний матчасти автомобиля и конечно правил технической эксплуатации. Но в процессе эксплуатации свойства автомобиля не могут оставаться постоянными. Надежность его и его качества снижаются, что естественно отражается на безопасности движения, повышенном расходе ГСМ, затруднении пуска двигателя, появлении сторонних стуков и т.д.. Это все результат процессов, происходящих в механизмах и системах автомобиля. Работоспособность автомобиля — это состояние, при котором значения всех параметров, которые характеризуют способность выполнять заданные функции, соответствуют нормативной технической документации.

Профилактическим мероприятием для поддержания автомобиля в исправном состоянии, проводимым в плановом порядке являются виды технического обслуживания. Соблюдение периодичности и качественное выполнение технического обслуживания в полном объеме - главное условие обеспечения высокой технической готовности, безотказности и продолжительности срока службы автомобиля.

1. Этапы организационного проектирования технологической карты ежедневного обслуживания автомобиля марки «NISSAN PRIMERA»

1.1 Технологические процессы обслуживания автомобиля

Техническое обслуживание представляет собой совокупность работ определенного назначения, каждая из которых, в свою очередь, состоит из операций, выполняемых в определенной технологической последовательности, составляющей в целом технологический процесс. Операция — это комплекс последовательных действий по обслуживанию агрегата или группы агрегатов автомобиля (например, смена масла в картере двигателя, регулировка сцепления и др.), Таким образом, под технологическим процессом ТО автомобиля понимается определенная последовательность выполнения работ и операций, имеющих своей целью поддержание работоспособности автомобиля. Основной задачей технологического процесса ТО является высокое качество выполняемых работ при наименьшей затрате рабочего времени, а следовательно, при наибольшей производительности труда рабочего. ТО автомобиля состоит из большого числа технологических операций, которые по своему назначению, характеру, условиям выполнения, применяемому оборудованию, инструменту и квалификации исполнительского состава объединяются в определенные группы работ.

 Алгоритм диагностирования представляет собой структурное изображение рациональной последовательности диагностических, регулировочных и ремонтных операций. Технологическая карта дает окончательную детализацию процедуры диагностирования в виде, пригодном для производства. Она включает: порядковые номера операций и переходов, трудоемкость операций, применяемое оборудование и материалы, исполнителей, коэффициенты повторяемости.

Определение места диагностики в технологическом процессе технического обслуживания и ремонте автомобилей позволяет сформулировать и основные требования к ее средствам.

1.2 Технические особенности автомобиля Nissan Primera

Японские автомобили пользуются заслуженной популярностью во всем мире и особенно в России. Причина этого – в особой комфортабельности, надежности, технических особенностях и эстетической привлекательности японских машин.

Ниссан Примера (Nissan Primera). Это автомобиль класса D, по другой классификации относящийся к категории «престижный минимум» - однако при этом он производит максимально благоприятное впечатления как внешне, так и по своим функциональным возможностям. Фото Ниссан Примера

1.3 Ежедневное обслуживание автомобиля. Этапы

Визуальный осмотр

Ежедневный осмотр и проверка автомобиля, своевременный ремонт и техническое обслуживание — гарантия вашей безопасности. Ежедневный осмотр автомобиля поможет исключить многие неудобства во время управления автомобилем, а так же предотвратит многие поломки автомобиля, во время его эксплуатации.

Если ежедневно обращать внимание на состояние вашего автомобиля, то, даже не имея большого водительского опыта, сумеете заметить первые симптомы появления любой неисправности на подсознательном уровне — с машиной что-то не так: не тот звук работы мотора, где-то появился новый стук, машину стало тянуть в сторону во время движения, увеличился расход топлива, появился дым из выхлопной трубы, после долгой стоянки под машиной появляется лужица, вдруг стал снижаться уровень тосола (масла, тормозной жидкости) и т.д. Процедура ежедневного осмотра (или перед каждой поездкой) должна стать привычкой.

Все зависит от того, где хранится автомобиль. Если это гаражное хранение, то скорее всего каким Вы автомобиль оставили ранее таким он и остался. Все конечно же зависит от срока сколько автомобиль находился в гараже, при достаточно долгом хранении и неиспользовании, он скорее всего покрылся слоем пыли. Если автомобиль находится на открытой стоянке, стоит обратить внимание на внешний осмотр кузова автомобиля.

Ежедневную проверку начинают с общего осмотра автомобиля. Необходимо обратить внимание на следующее:

·  наличие под автомобилем следов утечек масла, тормозной и охлаждающей жидкости;

·  состояние лакокрасочного покрытия (не появились ли новые царапины);

·  состояние шин (не спустило ли колесо, не появились ли "грыжи", порезы);

·  общую комплектность автомобиля;

·  наличие зеркал, щеток стеклоочистителей, болтов крепления колес, грязезащитных фартуков (брызговиков), государственных номерных знаков;

·  чистоту стекол фар, указателей поворота и задних фонарей, ветрового, боковых и заднего стекол, наружных зеркал заднего вида, государственных номерных знаков (при необходимости — протрите).

И так внешний осмотр прошел удачно.

Прежде чем пустить двигатель и выехать из гаража, рекомендуется произвести внешний осмотр автомобиля и проверить готовность его к работе. Такой осмотр способствует обеспечению безопасности движения и предотвращению выхода из строя наиболее ответственных и дорогостоящих механизмов автомобиля в пути.

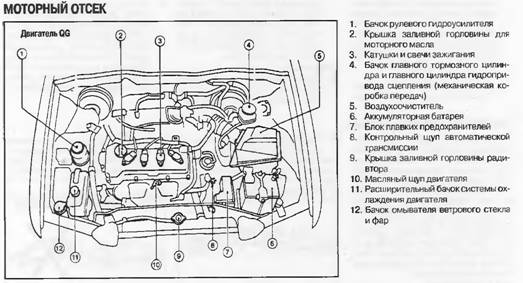

Осмотр моторного отсека автомобиля.

После открывания дверей с водительской стороны находим рычаг открывания капота автомобиля. Открываем капот и заглядываем в моторный отсек автомобиля.

1 этап - на данном этапе стоит проверить уровень масла в двигателе. Он должен находиться между отметками max и min, не выше и не ниже.

Как правильно проверить уровень масла:

·  достав щуп из двигателя его нужно протереть сухой тряпочкой и снова вставить полностью в то же место. Теперь достав его посмотреть уровень масла, уровень должен находиться между отметками max и min.

Почему именно так надо проверять. Масло имеет определенную вязкость и могло не полностью стечь со щупа после остановки двигателя. Протерев щуп можно определить точный уровень масла в двигателе автомобиля. Если уровень масла выше отметки max, не стоит запускать двигатель. Сначала надо выяснить почему, повышенный уровень. Если Вы не специалист в этом деле, надо связаться с центром обслуживания таких автомобилей, либо с человеком который занимается обслуживанием Вашего автомобиля. Если масло находится ниже отметки min, то стоить долить масло до нормы между отметками max и min. Нужно иметь с собой масло для доливки в двигатель именно той марки которое залито в двигатель автомобиля. Обязательно визуально осмотреть двигатель и его агрегаты на наличие подтекания жидкостей. Если они имеются, то постараться в короткие строки устранить это.

2 этап - обязательно проверяем уровень тормозной жидкости в бачке тормозной системы, это очень важная часть в автомобиле наравне с двигателем. На бачке с тормозной жидкостью обязательно имеется маркировка max и min. Как и в случае с двигателем уровень надо держать между ометками. Если уровень ниже отметки min, надо долить жидкости, но не много (чуть выше отметки min ). Все дело в том что, по мере износа тормозных колодок, уровень в бачке с тормозной жидкостью будет опускаться. Сначала стоит проверить на станции технического обслуживания износ тормозных колодок. Во время смены обычно сразу проверяют и подтекание тормозной жидкости из системы. Если Вам сообщают об этом на станции, обязательно надо устранить подтеканий в короткие сроки.

Ваша безопасность в Ваших руках. Если на станции Вам просто меняют тормозные колодки, обязательно настойчиво поросите чтоб осмотрели тормозную систему на наличие или отсутствие подтекания жидкости. И так - тормозная жидкость в норме.

3 этап - переходим к внешнему осмотру подкапотного пространства. Проверяем наличие жидкости в бачке омывателя лобового стекла автомобиля, а так же отдельный бачок на омыватели фар автомобиля, проверяем и там уровень жидкости, если требуется доливаем жидкость. Это может быть просто вода в летнее время, а в холодное время обязательно не замерзающая жидкость, либо ее раствор с водой. Лучше всего иметь запас этого расходного материала всегда с собой.

4 этап - следует обратить внимание на электрические провода. Визуально осмотреть не повреждена ли изоляция. Обращаем внимание на аккумулятор автомобиля. Он должен быть сухим, на нем не должно быть ни сырых пятен, ни белого налета. Белый налет, образуется в случае выделения серной кислоты на поверхность аккумулятора. Не пытайтесь тряпкой удалить пятна. Серная кислота содержащаяся в аккумуляторе очень едкое вещество.

На этом стоит завершить осмотр под капотом автомобиля.

Осмотр приборов освещения

Проверяем чистоту стекол автомобиля, а так же фар и задних фонарей автомобиля. Проверяем на чистоту и зеркала заднего вида. Не забываем проверить настройку зеркал заднего вида. О настройке зеркал ищите информацию в теме "ПДД" раздел "Безопасность дорожного движения" статья "Основы безопасности". И так, с пользой провели время, которое требуется двигателю для набора температуры более 40 - 50 градусов, именно при такой температуре двигателя рекомендуется трогаться с места.

Учтите, что в зимнее время надо прогревать двигатель больше по времени чем летом, выходить из дома стоит минут на двадцать раньше. За то же время и масло в двигателе распределилось. Не стоит сразу же трогаться с места после запуска двигателя, если автомобиль находился на стоянке более трех четырех часов.

Запуск двигателя

Не закрывая капот (прикройте его в случае дождя или снегопада), садитесь за руль. Поверните ключ зажигания и пустите двигатель. Во время прогрева еще раз осмотрите двигатель, убедитесь в отсутствии течей топлива, масла, охлаждающей жидкости. Прислушайтесь, не появились ли новые подозрительные звуки в работе двигателя. Закройте капот, но перед началом движения проверьте работу фар, указателей поворота, задних фонарей, стоп-сигналов, звукового сигнала, очистителя и омывателя стекла ветрового окна, отопителя салона, регулировку зеркал заднего вида.

Когда вы начнете движение, проверьте работу тормозной системы. Для этого, проехав буквально 2–5 м, очень резко и как можно сильнее нажмите педаль тормоза. Полезно выйти из машины и посмотреть на отпечатки колес на земле или асфальте — так проверяют одновременность торможения колес. Остановите двигатель и снова пустите его, нажав и удерживая педаль тормоза: если педаль слегка уйдет вниз после пуска двигателя, вакуумный усилитель тормозов работает. Попробуйте еще несколько раз нажать педаль тормоза — если она не стала "мягкой" после испытаний (не порвался тормозной шланг, не вышел из строя тормозной цилиндр), и она не становится "жестче" с каждым нажатием (воздуха в системе нет) – можно начать поездку. Первые 15 мин постарайтесь не включать музыку в салоне, а прислушайтесь к звукам, издаваемым автомобилем. Кстати, это полезно сделать и в конце поездки перед постановкой автомобиля на стоянку или в гараж.

С помощью таких простых ежедневных приемов, уже точно можно знать, что Вашему автомобилю надо. Дав машине такое обслуживание, она станет незаменимым помощником.

2.  Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств

автомобиль обслуживание неисправность эксплуатация

Настоящий Перечень устанавливает неисправности автомобилей, автобусов, автопоездов, прицепов, мотоциклов, мопедов, тракторов, других самоходных машин и условия, при которых запрещается их эксплуатация. Методы проверки приведенных параметров регламентированы ГОСТом Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки". (в ред. Постановлений Правительства РФ от 21.02.2002 N 127, от 14.12.2005 N 767, от 28.02.2006 N 109, от 16.02.2008 N 84, от 24.02.2010 N 87, от 10.05.2010 N 316)

1. Тормозные системы

1.1. Нормы эффективности торможения рабочей тормозной системы не соответствуют ГОСТу Р 51709-2001.

1.2. Нарушена герметичность гидравлического тормозного привода.

1.3. Нарушение герметичности пневматического и пневмогидравлического тормозных приводов вызывает падение давления воздуха при неработающем двигателе на 0,05 МПа и более за 15 минут после полного приведения их в действие. Утечка сжатого воздуха из колесных тормозных камер.

1.4. Не действует манометр пневматического или пневмогидравлического тормозных приводов.

1.5. Стояночная тормозная система не обеспечивает неподвижное состояние:

- транспортных средств с полной нагрузкой - на уклоне до 16 процентов включительно;

- легковых автомобилей и автобусов в снаряженном состоянии - на уклоне до 23 процентов включительно;

- грузовых автомобилей и автопоездов в снаряженном состоянии - на уклоне до 31 процента включительно.

2. Рулевое управление

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

- Суммарный люфт не более (градусов):

- Легковые автомобили и созданные на их базе грузовые автомобили и автобусы - 10

- Автобусы - 20

- Грузовые автомобили - 25

 2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

3. Внешние световые приборы

3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Примечание. На транспортных средствах, снятых с производства, допускается установка внешних световых приборов от транспортных средств других марок и моделей.

3.2. Регулировка фар не соответствует ГОСТу Р 51709-2001.

3.3. Не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели.

3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

3.5. Установка проблесковых маячков, способы их крепления и видимость светового сигнала не соответствуют установленным требованиям.

3.6. На транспортном средстве установлены:

·  спереди - световые приборы с огнями любого цвета, кроме белого, желтого или оранжевого, и световозвращающие приспособления любого цвета, кроме белого;

·  сзади - фонари заднего хода и освещения государственного регистрационного знака с огнями любого цвета, кроме белого, и иные световые приборы с огнями любого цвета, кроме красного, желтого или оранжевого, а также световозвращающие приспособления любого цвета, кроме красного.

Примечание. Положения настоящего пункта не распространяются на государственные регистрационные, отличительные и опознавательные знаки, установленные на транспортных средствах.

4. Стеклоочистители и стеклоомыватели ветрового стекла

4.1. Не работают в установленном режиме стеклоочистители.

4.2. Не работают предусмотренные конструкцией транспортного средства стеклоомыватели.

5. Колеса и шины

5.1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей - 1 мм, автобусов - 2 мм, мотоциклов и мопедов - 0,8 мм.

Примечание. Для прицепов устанавливаются нормы остаточной высоты рисунка протектора шин, аналогичные нормам для шин транспортных средств - тягачей.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

5.5. На одну ось транспортного средства установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, морозостойкие и неморозостойкие, новые и восстановленные, новые и с углубленным рисунком протектора. На транспортном средстве установлены ошипованные и неошипованные шины. (пп. 5.5 в ред. Постановления Правительства РФ от 10.05.2010 N 316)

6. Двигатель

6.1. Содержание вредных веществ в отработавших газах и их дымность превышают величины, установленные ГОСТом Р 52033-2003 и ГОСТом Р 52160-2003.

6.2. Нарушена герметичность системы питания.

6.3. Неисправна система выпуска отработавших газов.

6.4. Нарушена герметичность системы вентиляции картера.

6.5. Допустимый уровень внешнего шума превышает величины, установленные ГОСТом Р 52231-2004.

7. Прочие элементы конструкции

7.1. Количество, расположение и класс зеркал заднего вида не соответствуют ГОСТу Р 51709-2001, отсутствуют стекла, предусмотренные конструкцией транспортного средства.

7.2. Не работает звуковой сигнал.

7.3. Установлены дополнительные предметы или нанесены покрытия, ограничивающие обзорность с места водителя.

Примечание. По вопросу, касающемуся светопропускания ветрового стекла, см. требования Технического регламента о безопасности колесных транспортных средств.

Примечание. На верхней части ветрового стекла автомобилей и автобусов могут прикрепляться прозрачные цветные пленки. Разрешается применять тонированные стекла (кроме зеркальных), светопропускание которых соответствует ГОСТу 5727-88. Допускается применять шторки на окнах туристских автобусов, а также жалюзи и шторки на задних стеклах легковых автомобилей при наличии с обеих сторон наружных зеркал заднего вида.

7.4. Не работают предусмотренные конструкцией замки дверей кузова или кабины, запоры бортов грузовой платформы, запоры горловин цистерн и пробки топливных баков, механизм регулировки положения сиденья водителя, аварийный выключатель дверей и сигнал требования остановки на автобусе, приборы внутреннего освещения салона автобуса, аварийные выходы и устройства приведения их в действие, привод управления дверьми, спидометр, тахограф, противоугонные устройства, устройства обогрева и обдува стекол.

7.5. Отсутствуют предусмотренные конструкцией заднее защитное устройство, грязезащитные фартуки и брызговики.

7.6. Неисправны тягово-сцепное и опорно-сцепное устройства тягача и прицепного звена, а также отсутствуют или неисправны предусмотренные их конструкцией страховочные тросы (цепи). Имеются люфты в соединениях рамы мотоцикла с рамой бокового прицепа.

7.7. Отсутствуют:

·  на автобусе, легковом и грузовом автомобилях, колесных тракторах - медицинская аптечка, огнетушитель, знак аварийной остановки по ГОСТу Р 41.27-99;

·  на грузовых автомобилях с разрешенной максимальной массой свыше 3,5 т и автобусах с разрешенной максимальной массой свыше 5 т - противооткатные упоры (должно быть не менее двух);

·  на мотоцикле с боковым прицепом - медицинская аптечка, знак аварийной остановки по ГОСТу Р 41.27-99.

7.8. Неправомерное оборудование транспортных средств опознавательным знаком "Федеральная служба охраны Российской Федерации", проблесковыми маячками и (или) специальными звуковыми сигналами либо наличие на наружных поверхностях транспортных средств специальных цветографических схем, надписей и обозначений, не соответствующих государственным стандартам Российской Федерации.

7.9. Отсутствуют ремни безопасности и (или) подголовники сидений, если их установка предусмотрена конструкцией транспортного средства или Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения. (п. 7.9 в ред. Постановления Правительства РФ от 24.02.2010 N 87)

7.10. Ремни безопасности неработоспособны или имеют видимые надрывы на лямке.

7.11. Не работают держатель запасного колеса, лебедка и механизм подъема - опускания запасного колеса. Храповое устройство лебедки не фиксирует барабан с крепежным канатом.

7.12. На полуприцепе отсутствует или неисправно опорное устройство, фиксаторы транспортного положения опор, механизмы подъема и опускания опор.

7.13. Нарушена герметичность уплотнителей и соединений двигателя, коробки передач, бортовых редукторов, заднего моста, сцепления, аккумуляторной батареи, систем охлаждения и кондиционирования воздуха и дополнительно устанавливаемых на транспортное средство гидравлических устройств.

7.14. Технические параметры, указанные на наружной поверхности газовых баллонов автомобилей и автобусов, оснащенных газовой системой питания, не соответствуют данным технического паспорта, отсутствуют даты последнего и планируемого освидетельствования.

7.15. Государственный регистрационный знак транспортного средства или способ его установки не отвечает ГОСТу Р 50577-93.

7.16. На мотоциклах нет предусмотренных конструкцией дуг безопасности.

7.17. На мотоциклах и мопедах нет предусмотренных конструкцией подножек, поперечных рукояток для пассажиров на седле.

7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.

3.  Практическая часть. Технологическая карта ежедневного обслуживания автомобиля

Основные сведения, элементы технологической карты (ТК):

1.  Перечень работ

2.  Технические требования

3.  Инструмент, оборудование

4.  Эксплуатационные материалы (марка, объем)

5.  Норма времени (чел-мин.)

6.  Схема, рисунок или фотография

7.  Точки контроля

Технологическая карта (Таблица 1).

Вид обследования:

Ежедневное обслуживание автомобиля с кузовом седан: марки NISSAN PRIMERA

Исполнитель: владелец автомобиля.

Таблица 1. Технологическая карта ежедневного обслуживания автомобиля

Итого ежедневное обслуживание - 20чел-мин.

Используемый материал

1.  Руководство по эксплуатации автомобиля Nissan Primera.

2.  Интернет - сайт www. nissan.ru

3.  Интернет – сайт www. avtomobili.ru
