Курсовая работа: Проектирование промежуточной станции

Курсовая работа: Проектирование промежуточной станции

Курсовая работа

Проектирование промежуточной станции


Оглавление

Введение

Исходные данные

1. Обоснование типа промежуточной станции и её характеристика

1.1 Назначение промежуточных станций

1.2 Обоснование возможности размещения принятого типа промежуточной станции на станционной площадке

1.3 Расчет числа путей на станции

1.4 Пассажирские и грузовые устройства на станции.

2.Подготовка к укладке масштабного плана станции

2.1 Нумерация путей и стрелочных переводов на станции

2.2 Определение расстояния между осями путей и марки крестовин стрелочных переводов.

3. Расчеты, необходимые для масштабной накладки станции

3.1 Расчет расстояний между центрами стрелочных переводов, расположенных на одном пути.

3.2 Расчет длины соединений параллельных путей

3.3 Установка предельных столбиков и светофоров

4.        Накладка масштабного плана станции

5.        Проектирование продольного профиля

6.        Проектирование поперечного профиля

7.        Расчет объема земляных работ для сооружения четной горловины

8.        Технология работы промежуточной станции

Заключение

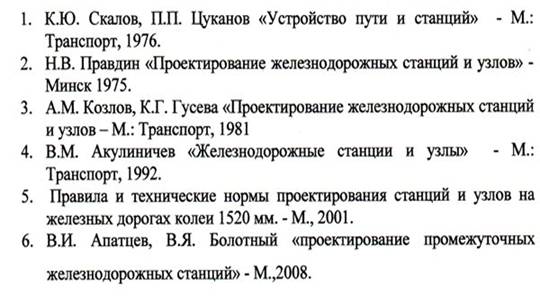

Литература

Приложения


Введение

Безопасность движения и эффективность организации перевозочного процесса являются основными слагаемыми для удовлетворения потребности в перевозках грузов и пассажиров железнодорожным транспортом. Значительную роль в обеспечении этой работы имеют раздельные пункты.

Промежуточные станции являются наиболее распространенным типом раздельных пунктов. Кроме операций, выполняемых обычно на разъездах и обгонных пунктах, на промежуточных станциях также производится: обслуживание пассажиров, погрузка, выгрузка и хранение грузов, багажа и почты; маневровые операции по отцепке и прицепке вагонов к сборным поездам и взвешивание вагонов; обслуживание подъездных путей; оформление документов на перевозку. На промежуточных станциях предусматриваются устройства для обслуживания пассажирского и грузового движения и производства грузовых операции.

Станции оборудуются устройствами связи, энергоснабжения, автоматики и телемеханики, освещения, водоснабжения, водоотвода и др.

Для однопутных линий наиболее целесообразны станции продольного типа, на двухпутных линиях такие станции удобны при расположении подъездных путей и погрузочно-выгрузочных площадок с обеих сторон главных путей.

Целью курсовой работы является проектирование промежуточной станции на заданном полигоне железных дорог. В ходе работы требуется решить следующие задачи. Определить схему станции, потребное число путей и взаимное расположение устройств, построить масштабную схему станции с нанесением всех основных устройств и определением их координат. Также требуется оценить объем строительных и земляных работ.


Исходные данные

Длина станционной площадки Lпл           …………….……………2580м.;

Род тяги на линии ……………………………………….……тепловозная;

Длина пассажирских платформ …………………….…………-380м.;

Полезная длина приемоотправочных путей …………….………..- 850м.;

Примыкание подъездного пути к объекту :………………………- завод Запчастей

Количество дополнительных путей на станции для обслуживания подъездного пути………………………………………………………………-1

План и профиль площадки………………………………………… №10

Проектная отметка земляного полотна ………………………..- 355,00м.;

На грузовом дворе станции запроектировать

а)       два крытых склада длиной …………………………………- 96м.;

б)      крытую платформу длиной ………………………………… 48м.;

в)       навалочную площадку ……………………………………..- 140м.

Выполнить поперечные профили земляного полотна станции в пикетах

ПК3681; ПК3683; ПК3685.

Средства сигнализации и связи при движении поездов на линии ..- А/б.

Тип рельсов на станции:…………………………………………………….

главные пути ………………………………………………………- Р-65;

приемоотправочные …………………………………………………- Р-50.

Схема станции ……………………………………………………………6

План местности …………………………………………………………10


1. Обоснование типа промежуточной станции и её характеристика



1.1 Назначение промежуточных станций

Промежуточные железнодорожные станции играют важную роль в работе железных дорог. Пропускная способность целых железнодорожных направлений во многом зависят от пропускной способности расположенных на них станций. В свою очередь для обеспечения потребной пропускной способности железнодорожных линий (вновь строящихся и существующих) станции, в том числе и промежуточные, должны

иметь соответствующее количество путей и технических устройств.

Строительство новых и переустройство существующих промежуточных станций должно осуществляться в соответствии с Правилами и техническими нормами проектирования станций и узлов на железных дорогах колеи 1520мм.

Характер работы промежуточных станций определяется организацией пропуска поездов различной категории и обслуживанием сборных и вывозных поездов, с которыми прибывают (или отправляются) вагоны под погрузку-выгрузку.

На промежуточных станциях предусматриваются устройства для обслуживания пассажирского и грузового движения и производства грузовых операции.

Устройства, обслуживающие грузовое движение, включают приемо -отправочные, вытяжные, выставочные, погрузочно-выгрузочные и подъездные пути. Устройства для грузовых операций состоят из складов для хранения тарно-упаковочных грузов, площадок для контейнеров, тяжеловесных и навалочных грузов, весового хозяйства.


1.2 Обоснование возможности размещения принятого типа промежуточной станции на станционной площадке

Промежуточная станция расположена в умеренном климатическом поясе. Местность характеризуется равнинным рельефом. Промежуточная станция расположена на однопутной линии, где пассажирские поезда обращаются со скоростью до 140 км./ч. А грузовые -до 90 км./ч. Прилегающие к станции перегоны оборудованы автоблокировкой (АБ), движение поездов осуществляется на тепловозной тяге. Станция имеет продольную схему расположения путей. Помимо главного пути, станция имеет два приемоотправочных пути с минимальной полезной длиной - 850 метров, дополнительный путь для обслуживания подъездного пути, один вытяжной путь , для выполнения грузовых операций имеется два пути. Все пути оборудованы рельсовыми цепями, а стрелочные переводы включены в электрическую централизацию и переводятся дежурным по станции с поста ЭЦ.

Для производства грузовых операций на промежуточной станции имеется два крытых склада длиной - 96 метра, шириной - 12 метров с общей площадью – 1152м2 , крытая платформа длиной - 48 метра и шириной - 12 метров, общей площадью - 576 м2 и открытая площадка для навалочных грузов, следующих размеров: длина - 140 метров, ширина- 12 метров, с общей площадью - 1680 м2 . Населённый пункт находится с северной стороны станции, поэтому там же расположено и пассажирское здание вокзала. Для обслуживания пассажиров на станции устроены: две низкие пассажирские платформы высотой 0,2 м, длиной 380 метров. Одна основная шириной 4 м. и одна островная шириной 3м. Связь между платформами осуществляется переходными мостиками (настилами) на уровне головки рельс. К станции примыкает подъездной путь, обслуживающий завод запасных частей.

Путевое развитие станции, нумерация путей и стрелочных переводов, место расположения и установка всех светофоров, пассажирских и грузовых устройств, расстояний междупутий, направление движения различных категорий поездов указывается на масштабной схеме.

Для установления типа промежуточной станции в зависимости от известных величин минимальной полезной длины приемоотправочных путей (Lпо ) и имеющейся длины станционной площадки (Lплзад) необходимо произвести проверку достаточности станционной площадки для конкретного типа станции. Проверка производится исходя из следующего норматива:

Для станции продольного типа                Lплmin = 2 Lпо+800.

Проверяем данное условие:

2580>2*850+800=2500м.

Поскольку условие выполняется, окончательно принимаем для проектирования продольную схему расположения путей станции.

1.3 Расчет числа путей на станции

Путевое развитие станции должно обеспечивать прием-отправление поездов, производство операций по прицепке и отцепке вагонов, обслуживание пассажиров и грузовладельцев. Конструкция горловин станции должна обеспечивать параллельность выполнения операций, изолирование маневров от маршрутов приема-отправления поездов при эффективном использовании длинны станционной площадки. В целях обеспечения безопасности движения, охраны труда работающих на путях проектирование осуществляется с соблюдением требований Правил технической эксплуатации железных дорог, строительных норм и правил.

Общее число путей (кроме путей грузового двора) на промежуточной станции определяется по формуле:

mобщ= mгл+mпо+mдоп


mгл число главных путей;

mпо число приемо-отправочных путей;

mдоп число дополнительных путей для обслуживания подъездного пути.

Количество главных путей в соответствии с заданием – 1. Количество путей для обслуживания подъездного пути – 1. Количество приемо-отправочных путей принимается в соответствии с методическими указаниями в зависимости от размеров движения и специфики расположения путей и парков – 2 пути.

Таким образом общее количество путей на промежуточной станции

mобщ = 1+2+1=4 пути

1.4 Пассажирские и грузовые устройства на станции

Грузовые устройства промежуточной станции.

На проектируемой промежуточной станции грузовые операции выполняются на грузовом дворе и подъездном пути завода запчастей. На грузовом районе для переработки тарных и штучных грузов у 6-го пути располагаются два крытых склада длиной - 96 метра каждый, шириной - 12 метров с общей площадью – 1152м2 , между ними - крытая платформа длиной 48 метров и шириной - 12 метров, общей площадью - 576 м2 и открытая площадка для навалочных грузов у 7-го пути следующих размеров: длина - 140 метров, ширина- 12 метров, с общей площадью - 1680 м2 .

При проектировании соблюдаются следующие нормы. Ширина рамп у крытых складов должна обеспечивать работу погрузочно-разгрузочных машин и должна быть не менее 3 м со стороны железнодорожного пути и 1,5 м со стороны подъезда автомашин.

В пределах грузового района должны быть достаточной ширины проезды, обеспечивающие беспрепятственное движение автомашин. В рассматриваемом случае для одностороннего расположения складов и платформ и при кольцевом движении автотранспорта ширина проездов составляет не менее 16м.

С целью обеспечения сохранности грузов территория грузового района ограждается и оборудуется охранной сигнализацией, противопожарными средствами, связью и освещением. Покрытие автомобильных подъездов и погрузочно-выгрузочных площадок выполнено из асфальта. Грузовой район огражден по периметру постоянным забором, размещенным не ближе 3,10 м от оси ближайших железнодорожных путей и не менее 1,5 м от края проезжей части автомобильных дорог.

Пассажирские устройства промежуточной станции.

К пассажирским устройствам на промежуточных станциях относятся, прежде всего, пути для приема и отправления пассажирских поездов. Для этой цели на промежуточной станции служат пути I и 2. Пути являются неспециализированными - для выполнения операций с пассажирскими, пригородными и грузовыми поездами.

К устройствам для обслуживания пассажиров на станции относятся также пассажирское здание типового проекта на 50 человек, две низкие пассажирские платформы высотой 0,2 м, длиной 380 метров. Одна основная шириной 4 м. и одна островная шириной 3м. Платформы выполнены из железобетонных конструкций по типовым проектам для неэлектрифицированых линий.

Связь между платформами осуществляется переходными мостиками (настилами) на уровне головки рельс. Ширина основной платформы напротив пассажирского здания составляет 6м. Пассажирское здание расположено на расстоянии 20 м. от оси крайнего пути и соединено с основной платформой асфальтовой дорожкой шириной 6м.

Путевое развитие, расположение устройств и привязка к плану местности приведены в немасштабной схеме станции (приложение А).


2.Подготовка к укладке масштабного плана станции



2.1 Нумерация путей и стрелочных переводов на станции

Каждый путь на станциях, а на перегонах - каждый главный путь должны иметь номер. Запрещается давать одинаковые номера путям в пределах одной станции. На промежуточных станциях, а также на станциях, имеющих малое число приемо-отправочных путей, используемых для приема как нечетных, так и четных поездов, эти пути нумеруются порядковыми номерами вслед за номерами главных путей - от пассажирского здания в полевую сторону. Главные пути на перегонах и станциях нумеруются римскими цифрами, остальные пути – арабскими.

Исходя из продольной схемы расположения путей на проектируемой станции главный путь станции делится на два пути номера I и Iа. Приемо-отправочный путь расположенный со стороны прибытия нечетных поездов имеет номер 3. Остальные пути расположенные напротив пассажирского здания имеют нумерацию 2, 4, 5, 6, 7. Вытяжной путь имеет номер 8.

Каждый стрелочный перевод должен иметь определенный номер. Стрелочные переводы нумеруются со стороны прибытия нечетных поездов порядковыми нечетными номерами, со стороны прибытия четных поездов - порядковыми четными номерами. Центральная горловина станции имеет нечетную нумерацию стрелок.

На рисунке 1, показана немасштабная схема станции на которой указаны номера путей, стрелочных переводов, входных, выходных сигналов; расстояния между центрами стрелочных переводов, предельных столбиков и междупутий; примыкание подъездного пути.

Проектируемая промежуточная станция расположена на однопутном участке. Главный путь № I (и его продолжение путь Iа) предназначен для безостановочного пропуска нечётных и чётных поездов всех категорий соответственно, а также для осуществления посадки-высадки пассажиров на пассажирские и пригородные поезда, которые следуют с остановкой на промежуточной станции. Приёмо-отправочный путь №2, служит для приёма и отправления пассажирских и пригородных поездов четного и нечётного направления, с осуществлением посадки-высадки пассажиров, а также безостановочного пропуска нечетных грузовых поездов. Приёмо-отправочный путь №3 служит для приёма и отправления различных категорий поездов, кроме пассажирских и пригородных, движущихся в обоих направлениях. Путь №4 служит для приема и отправления передач на примыкающий к станции подъездной путь запчастей и производства маневровой работы. Пути №6 сквозной и №7 тупиковый, предназначены для производства грузовых операций. Путь №5 – для производства маневров по перестановке и подбору вагонов на грузовые фронты. Путь №8 тупиковый вытяжной – для производства маневров. Специализация путей и их длины приведены в приложении 2. В приложении 3 приведена ведомость стрелочных переводов станции.

2.2 Определение расстояния между осями путей и марки крестовин стрелочных переводов

В целях обеспечения безопасности движения при проектировании выполнены следующие главные условия:

-  согласно ПТЭ стрелочные переводы имеют марки крестовин не ниже 1/9, а там, где пассажирские поезда отклоняются на боковой путь - не круче 1/11;

-  согласно СНиП главные пути на станции уложены рельсами типа Р65, а приемоотправочные -Р50;

-        соблюдены все расстояния, предусмотренные габаритом приближения строения (установка сигналов, предельных столбиков, размещение зданий и сооружений и устройств).

Основной технологической мерой по обеспечению безопасности движения поездов на станции является изоляция маневровой работы от основного движения.

Горловины промежуточной станции, при проектировании, должны обеспечивать:

-        изоляцию маневровой работы от приёма и отправления транзитных поездов;

-        одновременный приём и отправление передаточных поездов с подъездного пути и выполнение маневровой работы на грузовом дворе с использованием вытяжки.

Исходя из приведенных выше условий, запроектированы горловины станции. Ведомость стрелочных переводов приведена в приложении 3.

 В целях обеспечения безопасности движения и безопасности работников обслуживающих поезда минимальная ширина междупутья для главных и приемоотправочных путей на станции составляет 5,3м. При проектировании данной станции требуется между 1-м главным и 2-м приёмоотправочным путями разместить пассажирскую платформу. Для этого необходимо произвести расчёт параллельного смещения пути. Схема параллельного смещения пути показана на рисунке 2.



3. Расчеты, необходимые для масштабной накладки станции

3.1 Расчет расстояний между центрами стрелочных переводов, расположенных на одном пути

Расстояния между центрами стрелочных переводов зависят от их взаимного расположения, марки крестовин, типа рельсов. На проектируемой станции встречаются следующие схемы укладки .

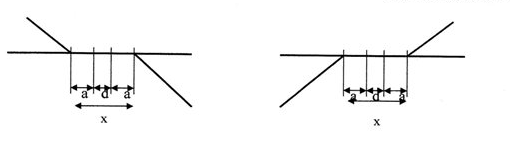

Схема 1. Встречная укладка стрелочных переводов.

Значение прямой вставки d принимаем =12,5 м, так как скорости движения на участке не превышают 140км/ч.

Таким образом для рельсов Р50 - 1/9-1/9 (стрелочные переводы 21-19)

х=15,42+12,50+15,42=43,34;

 1/9-1/11 (стрелочные переводы 9-11)

х=15,42+12,50+14,43=42,35.

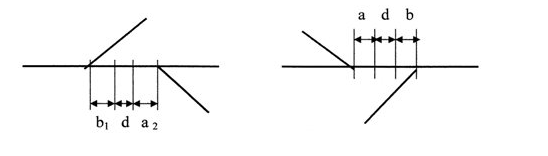

Схема 2. Попутная укладка стрелочных переводов.


Для рельсов типа Р50 при a -1/9 и b-1/11 (стрелочные переводы 3-9)

х=19,1+12,5+15,42=47,02м;

при двух стрелках марки 1/9 (стрелочные переводы 11-17)

х=15,42+12,5+15,64=43,56м;

Для стрелок марки 1/9 на рельсах Р65 (13-15)

х=15,82+12,50+15,19=43,54.

3.2. Расчет длины соединений параллельных путей

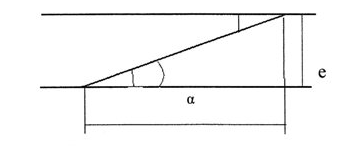

Соединение двух парраллельных путей может осуществляться одиночным стрелочным переводом или стрелочным съездом. Соединения могут быть обычными и сокращенными – при ширине междупутья более 6.5 м.

Расчет обычного соединения производится поформулам

Длина горизонтальной проекции

X= E
Tgα

Тангенс поворотной кривой

Произведем расчет обычного соединения посредством стрелочного перевода марки 1/9 при ширине междупутья 5,30 (пути Iа и 3):

X=5,30*9=47,7м.

Длина кривой в данном случае

К=33,20м.

Для соединения путей стрелочным переводом марки 1/11 (пути 2 и 4)

Х=5,30*11=58,30м.

Т=18,14м., К=36,26м.

Также для соединения параллельных путей применяются стрелочные съезды. Как правило при нормальной ширине междупутья используются обыкновенные съезды со стрелочными переводами одной марки крестовины. Съезды могут быть сокращенными при значительной ширине междупутья (более 6м). Расчет длины обыкновенного съезда и горизонтальной проекции аналогичен расчету обычного соединения.

Поэтому длина горизонтальной проекции съезда из стрелочных переводов марки 1/9 при междупутье 5,3 м (съезды 3/5, 11/13, 17/19) составит 47,7м; при марке крестовины 1/11 (7/9, 2/4) составит 58,30м.

3.3 Установка предельных столбиков и светофоров

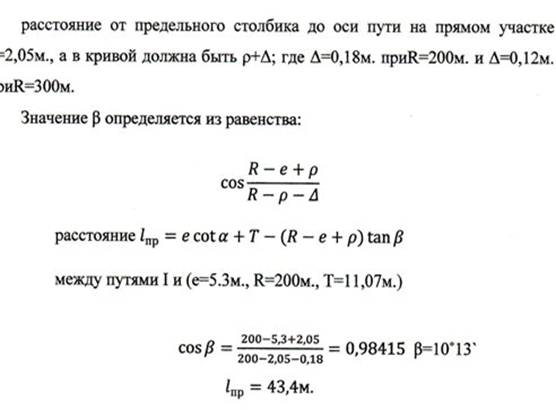

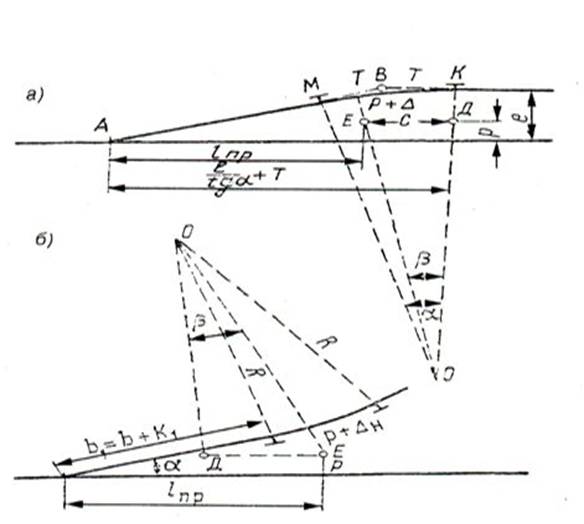

Пути на раздельных пунктах ограничивают предельными столбиками и светофорами. Предельный столбик устанавливается между сходящимися путями и указывает границу пути, за которую не должны выходить никакие части подвижного состава. Подвижной состав находящийся в пределах пути, ограниченных предельными столбиками не должен нарушать габариты для движения по смежному пути. Предельный столбик устанавливается в середине междупутья в том месте, где его ширина достигает 4,10м между осями смежных путей. Соответственно для установки предельного столбика необходимо обеспечить расстояние не 2,05 от оси каждого пути до вертикальной оси предельного столбика.


промежуточный станция стрелочный перевод

Для стрелочного перевода марки 1/11 расстояние от центра стрелочного перевода до предельного столбика составляет 46,86м.

Расстановка светофоров является одним из важнейших факторов в проектировании промежуточной станции. В зависимости от путевого развития станции, специализации путей и технологии работы на станции устанавливаются следующие сигналы:

-  входные – ограждающие станцию со стороны перегонов;

-  выходные – разрешающие или запрещающие поезду отправиться на перегон;

-  маршрутные – разрешающие или запрещающие поезду проследовать из одного района станции в другой;

-  маневровые – разрешающие или запрещающие производство маневров.

Входные светофоры устанавливаются перед входной стрелкой, на расстоянии 50м при тепловозной тяге, и не менее 300м при электровозной тяге. Это расстояние измеряется от начала остряков при противошерстной укладке стрелочного перевода и от предельного столбика – если стрелка пошерстная. Для заданных условий входные светофоры располагаются.

Ч на расстоянии 50м перед стрелкой 2, с учетом расстояния от начала остряков до центра стрелочного перевода:

Lч=50+11,25=61,25м;

Светофор Н:

Lн=50+12,42=62,42м.

При установке выходных, маршрутных и маневровых светофоров различаются три способа в зависимости от места установки.

1.  Светофор находится в одном междупутье с предельным столбиком, ограждающим путь. В этом случае светофор располагается в том месте, где достигается достаточная для его установки ширина междупутья. Эта ширина зависит от конструкции светофора и, соответственно, его габаритных размеров. Так наибольшая ширина междупутья 5,2м требуется для установки мачтовых светофоров на железобетонных или металлических мачтах с лестницами. Наименьшая ширина – 4,2м – для установки карликового одиночного светофора. Для практических целей сигнальное расстояние принято lсигн=56м согласно рекомендаций. Данным способом установлены следующие светофоры: Ч3, м8, м6, Н4, Чм2, Чм4.

2.  Светофор, находится в разных междупутьях с предельным столбиком. ограничивающим длину пути ограждаемого светофором. В этом случае светофор располагается в створе с изостыком, т.е. на расстоянии 3,5м от предельного столбика в сторону пути. Таким способом установлены светофоры: Ч1а, Нм3, м3, м10, м12, м4,м5, НI, Н2.

3.  Светофор устанавливается перед противошерстным стрелочным переводом в створе со стыком рамного рельса, т.е. на расстоянии а от центра стрелочного перевода. Светофоры расположены на расстоянии Чм1-15,19м от ЦСП 15; Нм1а- 14,02м от ЦСП 7; м1 и м2 – 15,42 от ЦСП 3 и 6 соответственно.


4. Накладка масштабного плана станции

Накладка масштабного плана станции начинается с накладки осей путей, расположенных против пассажирского здания, центральной горловины, пассажирских устройств, затем переходим к накладке входной горловины, расположенной ближе к пассажирскому зданию, и только после этого переходим к накладке смещённых путей, удалённой входной горловины станции, в последнюю очередь, к грузовым устройствам.

В соответствии с немасштабной схемой станции, устанавливаем по расчётному пути (2-й приемоотправочный путь) по оси абсцисс координату исходной точки (маршрутный светофор Чм2), расположенную на запроектированной горловине, и по заданной полезной длине пути (850м) определяем координату искомой точки на второй горловине (предельный столбик стрелки 4). Имея координату этой точки, подсчитываем координаты остальных точек второй горловины, производим накладку на плане стрелочных улиц, съездов, предельных столбиков и светофоров, элементов кривых. Затем наносим ось пассажирского здания. Выполняем рассчитанное смещение оси I главного пути для сооружения островной пассажирской платформы.

Пассажирское здание с помещениями для пассажиров, начальника станции и дежурного по станции строим на 50 пассажиров. Пассажирское здание размещаем на расстоянии 20м от оси I главного пути. Основную и промежуточную пассажирские платформы проектируем низкие (0,2м), длиной 380м согласно задания. Ширина основной пассажирской платформы составляет 6м в пределах здания вокзала и 4м на остальном протяжении. Ширину низкой промежуточной платформы принимаем 3м.

Затем проектируем пути грузовых устройств, их следует примыкать к вытяжке; они размещаются на станции таким образом, чтобы между путями станции и путями грузовых устройств оставалось расстояние для укладки в будущем 2-3 путей. Это расстояние мы принимаем 17,1м. На грузовом районе для переработки тарных и штучных грузов у 6-го пути располагаются два крытых склада длиной - 96 метра каждый, шириной - 12 метров с общей площадью – 1152м2 , между ними - крытая платформа длиной 48 метров и шириной - 12 метров, общей площадью - 576 м2 и открытая площадка для навалочных грузов у 7-го пути следующих размеров: длина - 140 метров, ширина- 12 метров, с общей площадью - 1680 м2 Для проезда автотранспорта предусматриваем ширину проезжей части территории между грузовыми устройствами 20м. Длина путей грузового двора определяется размерами грузовых устройств. Затем накладываем на плане смещенный приемоотправочный путь №3 и дальнюю входную горловину станции в этом случае расчетным является путь №Iа, имеющий минимальную полезную длину 850м.

Накладка путевого развития станции в масштабе 1:2000 приведена в приложении Б.


5. Проектирование продольного профиля

Продольный профиль выполняется для главного пути в масштабе 1:2000. За проектные отметки принимаем отметки бровки земляного полотна главного пути, указанные на существующем плане станции и соответствующие отметкам бровки земляного полотна на перегоне. В работе отметки земли и проектные отметки продольного профиля определяются и указываются для наиболее характерных точек. Отметки земли в этих местах определяем интерполированием между смежными горизонталями. На продольном профиле станции также показываем рабочие отметки (как разность между проектными отметками и отметками земли).

Намеченное на плане направление главного пути пересекают горизонтали, относящиеся к различным отметкам. Чтобы составить профиль местности по намеченному направлению, т.е. очертание её вертикального разреза развёрнутое на плоскость, нужно через каждый пикет главного пути провести перпендикуляры и на них в принятом масштабе отложить отметки соответствующих точек местности. Отметки прямых, соединяющие полученные точки, образуют ломаную линию, которая представляет профиль местности в заданном направлении.

Продольный профиль станции в масштабе 1:2000 приведен в приложении Б.


6. Проектирование поперечного профиля

За исходную отметку для составления поперечного профиля земляного полотна принимаем отметку верха земляного полотна по оси главного пути, которая находится выше отметки бровки земляного полотна, указываемой в продольном профиле, на высоту сливной призмы.

Для заданных сечений намечаем на масштабном плане станции в четной горловине точки а и а, б и б, в и в на расстоянии 15-20 м от осей крайних путей на пикетах 3681, 3683, 3685. Интерполяцией между горизонталями 352,00 и 353,00 определяются отметки земли в этих точках и наносятся на чертежи поперечных профилей в вертикальном и горизонтальном масштабах 1:200. Прямая, соединяющая отметки земли этих точек, представляет собой профиль земли в данном сечении. Между точками а и а (б и б, в и в) на чертеже наносим оси проектируемых путей. Расчетную проектную отметку оси главного пути I (355,15м) наносят на чертёж. При поперечном уклоне 0,02 проектная отметка земляного полотна пути 2 равна 355,15-(0,02*7,5)=355,00м, где 7,5 – междупутье I и 2 путей. Проектные отметки земляного полотна других осей путей или точек определяются прибавлением или вычитанием от проектной отметки оси главного пути проектной разности отметок в зависимости от уклона земляного полотна. Соединив все рассчитанные и нанесённые на чертёж точки, получаем поперечный профиль земляного полотна в данном сечении.

Во всех трех сечениях земляное полотно проектируется в виде насыпи, т.к. отметки земли (от 352,349 до 353,000) ниже самой низшей отметки бровки 354,538. Откосы насыпи запроектированы с уклоном 1:1,5. С нагорной стороны насыпи на расстоянии 3,25м от нижнего края насыпи запроектирована водоотводная канава глубиной 0,6м и шириной 0,6м. откосы канавы также имеют уклон 1:1,5.

Поперечные профили земляного полотна в заданных сечениях приведены в приложении Г.

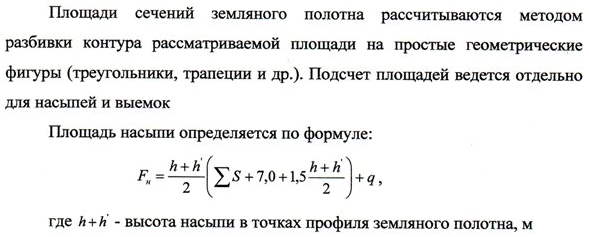

7. Расчет объема земляных работ для сооружения четной горловины

 -расстояние между бровками насыпи;

q- площадь поперечного сечения канавы.

При минимальной глубине канавы и ширине по дну 0,6м

q=0,6*0,6+0,9*0,6+5,65*0,48+012*0048/2=1,17 м2

По условиям плана местности рассчитываемая четная горловина станции расположена исключительно на насыпи.

Fна-а'=(3,474+3,496)/2*(7+1,5*(3,474+3,496)/2)+1,17=44,313м2;

Fнб-б'=(2,459+2,904)/2*(7+10,6+1,5*(2,459+2,904)/2)+1,17=51,592м2;

Fнв-в'=(2,027+1,715)/2*(7+27,53+1,5*(2,027+1,715)/2)+1,17=69,287м2;

Результаты расчетов сведены в таблицу.

Объем земляных работ между смежными пикетами определяется по формуле

V=0,5*(F1+F2)*l

Где F1,F2– площади сечений на смежных пикетах;

l - расстояние между пикетами.

Результаты расчетов сведены в таблицу.

Общий объем земляных работ составил 21678,4 м3.

Таблица 1

Поперечные профили Расстояние между профилями Насыпи
F (F1+F2)/2 V=0,5*(F1+F2)*l
а-а' 200 44,313 47,9525 9590,5



б-б' 51,592
200 60,4395 12087,9
В-в' 69,287



Итого: объем насыпи 21678,4 м3




8. Технология работы промежуточной станции

Технология работы промежуточной станции определяется организацией пропуска грузовых и пассажирских поездов, обработки сборных поездов и фронтов грузовой работы.

Пассажирские и грузовые поезда пропускаются по главному пути I (Iа). Пригородные поезда с направления В принимаются на 2-й приемоотправочный путь, с направления Н – на 1 путь. Для скрещения поездов встречных направлений и обгона поездов попутного направления движения используются главные пути I и Iа и приемоотправочные пути 2,3. Конструкция горловин позволяет принимать и отправлять поезда всех направлений на любой путь. Путь №4 используется для обслуживания подъездного пути запасных частей.

Сборные, вывозные поезда с работой на станции принимаются на 2 путь. Эти поезда формируются таким образом, чтобы отцепляемая группа к моменту прибытия находилась в хвосте или в голове состава. Маневровый тепловоз после прибытия поезда заезжает в хвост состава, производит отцепку группы и по вытяжному пути №8 производит перестановку вагонов к фронтам грузовых операций на путях 6 и 7. Для подбора вагонов по грузовым фронтам и подформирования подач используются пути 4 и 5. Вагоны для передачи на подъездной путь подбираются на 4 пути. Формируется состав передачи, производится его натурный осмотр, сверка с документами, включение и опробование автотормозов. Движение передач на подъездной путь и с подъездного пути осуществляется маневровым порядком. Приемосдаточные операции осуществляются непосредственно на подъездном пути, так как подача и уборка вагонов осуществляется локомотивом железной дороги. Готовые к уборке с подъездного пути вагоны вывозятся на 4 путь станции. Заблаговременно, до прибытия сборного поезда вагоны с грузового двора убираются, осуществляется формирование прицепки с использованием вытяжки и путей 4, 5, оформляются перевозочные документы. Вагоны прицепляются в хвост сборному поезду. Работник вагонного хозяйства совместно с локомотивной бригадой производит опробование автотормозов в составе, на хвостовой вагон навешивается хвостовой сигнал. Локомотивной бригаде вручаются поездные документы на прицепленную группу вагонов.

Все оставляемые на путях вагоны в обязательном порядке закрепляются тормозными башмаками. При этом закрепление производится до отцепки локомотива а уборка башмаков во всех случаях после прицепки локомотива к вагонам.


Заключение

В курсовой работе дана характеристика и обоснование типа станции. На заданном плане и профиле станционной площадки нанесена схема промежуточной станции в масштабе 1:2000, с указанием номеров путей и стрелок, входные и выходные сигналы, размеры междупутий, уклоноуказатели, километры и пикеты по главному пути.

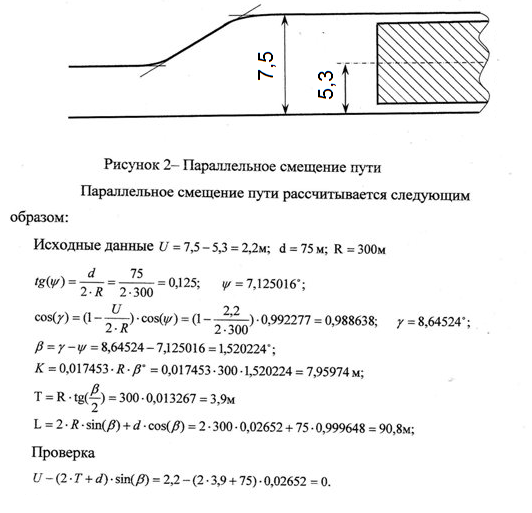

Рассчитаны расстояния между проектируемыми элементами станции. Выполнен расчет параллельного смещения пути. Составлены ведомости путей, стрелочных переводов, зданий и сооружений. Также составлены продольный и поперечные профили, определены все размеры в плане и вертикальные отметки проектные и земли, а также указаны рабочие отметки.

Рассчитан объём земляных работ для сооружения чётной горловины станции, который составляет 21678,4м3 .

Приведено краткое описание технологии работы станции по приему-отправлению поездов и обслуживанию фронтов грузовой работы.


Литература


© 2012 Рефераты, доклады и дипломные работы, курсовые работы бесплатно.
