Зміст

Вступ

1. Теоретична частина

1.1 Матеріали черв’яка і колеса

1.2 Допустимі напруження

1.3 Міжосьова відстань передачі

1.4 Основні параметри передачі

1.5 Розміри черв’яка і колеса

1.6 Перевірочний розрахунок передачі на міцність

1.7 Коефіцієнт корисної дії черв’ячної передачі

1.8 Сили в зачепленні

1.9 Перевірка зубців колеса за напруженнями згину

1.10 Тепловий розрахунок

2. Практична частина. Розрахунок черв'ячної передачі

2.1 Вибір матеріалу черв'яка і колеса

2.2 Допустимі напруження

2.3 Міжосьова відстань

2.4 Основні параметри передачі

2.5 Геометричні розміри черв'яка і колеса

2.6 Перевірочний розрахунок передачі на міцність

2.7 К.к.д. передачі

2.8 Сили в зачепленні

2.9 Тепловий розрахунок

Література

Вступ

Контрольна робота з дисципліни «Прикладна механіка та основи конструювання» на тему «Розрахунок черв’ячних передач».

Черв'ячні передачі застосовують для передачі обертального руху між валами, у яких кут схрещування осей звичайно складає 900.

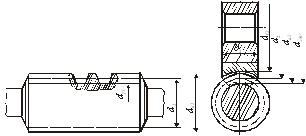

Вони складаються з черв'яка-вала з гвинтоподібною нарізкою і черв'ячним колесом. У більшості випадків ведучим є черв'як.

Для облягання тіла черв'яка вінець черв'ячного колеса має зубці дугоподібної форми, що збільшує довжину контактних ліній у зоні зачеплення.

У черв'ячній парі менш міцним елементом є зуб колеса, для якого можливі усі види руйнувань і ушкоджень, що зустрічаються в передачах зачепленням: втомлювальне викрошування, зношування, заїдання і поломка зубців колес (останнє зустрічається рідко).

Черв'як і колесо повинні утворювати антифрикційну пару, мати міцність, зносостійкість й опором заїданню через значні швидкості ковзання в зачепленні.

Мета роботи – получити теоретичні навички з розрахунку черв’ячних передач та вміти використовувати здобуті знання на практиці.

1. Теоретична частина

Вихідними даними є:

 - обертальній момент на колесі, Н·м;

ω – кутова швидкість колеса рад/с;

u - передаточне число;

 - час роботи передачі.

1.1 Матеріали черв’яка і колеса

Черв’як виготовляють зі сталей таких марок, як і зубчасті колеса.

При потужностях передач до 1 кВт і порівняно малій тривалості роботи застосовують сталі з термообробкою “поліпшення” з твердістю .

Для передач з більшою потужністю і більш тривалих застосовують сталі з загартуванням до твердості , шлифуванням і поліруванням витків.

Матеріал для виготовлення черв’ячних коліс визначають за табл. 1 в залежності від швидкості ковзання, яку попередньо визначають за формулою

 (1)

Таблиця 1 Матеріали для виготовлення черв’ячних коліс
